Запчасти Komatsu PC138USLC-2 КАБИНА (ПЕРЕДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

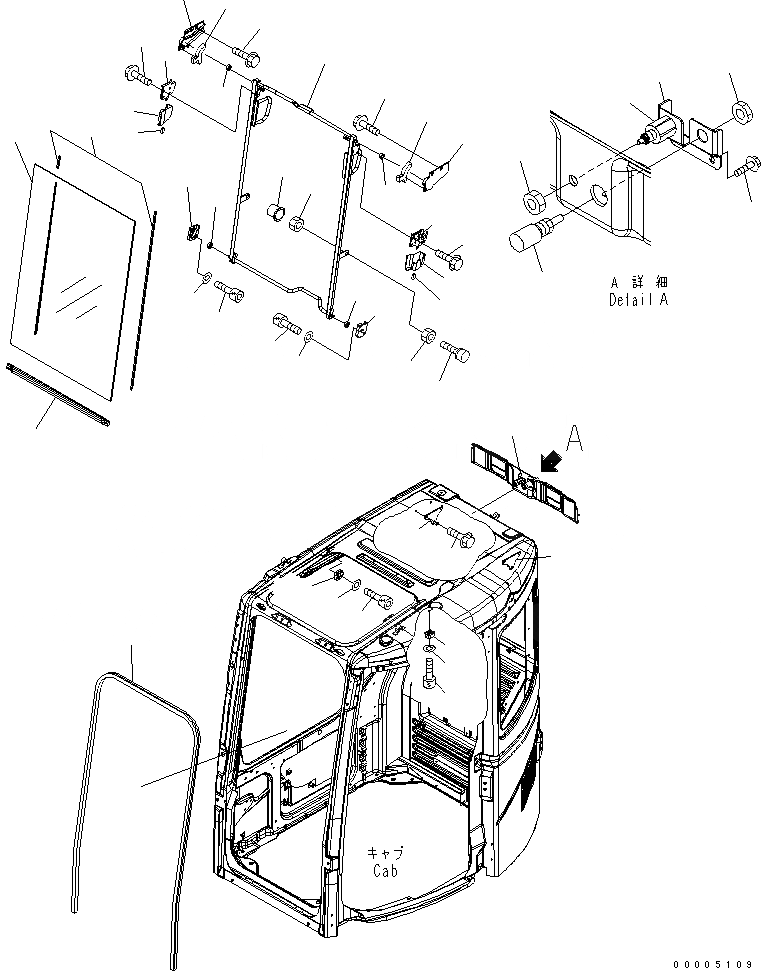

Схема запчастей Komatsu PC138USLC-2 - КАБИНА (ПЕРЕДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
13
14
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
26
27
27
28
28
29
30
30
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

|$24

22B-54-00533

CAB ASS'Y

|$25

22U-54-00250

CAB ASS'Y,WITH DOOR SASH

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-11A0.

|$28

22B-54-17901

FRONT WINDOW ASS'Y

1

22B-54-17922

FRAME, FRONT

2

22B-54-17931

GLASS

3

22B-54-17941

SEAL

4

22B-54-17971

SEAL

5

22B-54-15411

LOCK ASS'Y

6

22B-54-15440

CASE

7

22B-54-15421

LOCK ASS'Y

8

22B-54-15450

CASE

9

22B-54-15470

KNOB

10

22B-54-15480

KNOB

11

01435-40816

BOLT

12

22B-54-15540

ROLLER

13

22B-54-15560

STOPPER

14

01580-11008

NUT

15

20Y-54-65540

CAP

16

22B-54-15631

BLOCK

17

22B-54-15641

BLOCK

18

01252-80620

BOLT

19

01641-50608

WASHER

20

22B-54-15653

BLOCK

21

22B-54-15663

BLOCK

22

22B-54-15621

STOPPER

23

01435-40616

BOLT

24

22B-54-15672

BLOCK

25

22B-54-15682

BLOCK

26

01252-80620

BOLT

27

01641-50608

WASHER

28

22B-54-15432

STRIKER

29

01435-40616

BOLT

30

22B-54-15771

BRACKET

31

01435-40816

BOLT

32

21J-06-12440

SWITCH

33

01583-11811

NUT

34

20Y-54-11611

STOPPER

35

01580-11008

NUT

36

22B-54-15461

SEAL

Выбрано товаров: 40
