Запчасти Komatsu PC138USLC-10 ВОЗДУХООЧИСТИТЕЛЬ КОМПОНЕНТЫ, КРЕПЛЕНИЕ И ПАТРУБКИ (№-) ВОЗДУХООЧИСТИТЕЛЬ КОМПОНЕНТЫ

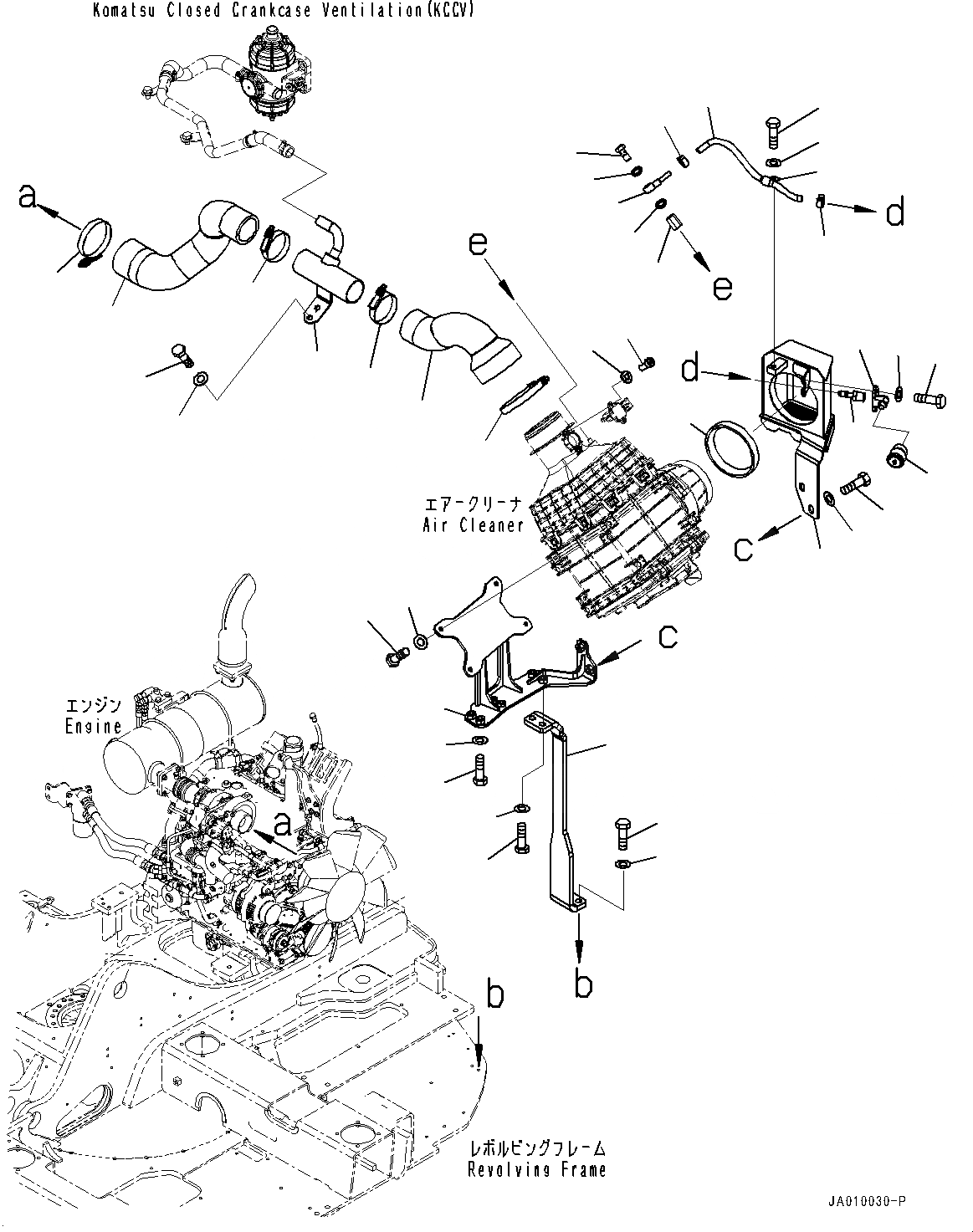

Схема запчастей Komatsu PC138USLC-10 - ВОЗДУХООЧИСТИТЕЛЬ КОМПОНЕНТЫ, КРЕПЛЕНИЕ И ПАТРУБКИ (№-) ВОЗДУХООЧИСТИТЕЛЬ КОМПОНЕНТЫ
26
27
23
24
13
14
1
2
4
5
9
10
7
8
35
36
25
19
11
3
6
32
31
33
34
38
37
39
12
22
28
20
17
16
15
18
18
29
30
20
21

Артикул

Название

Примечание

Количество

1

01010-80820

Bolt

2

01643-30823

Washer

3

22B-01-31210

Bracket

4

01010-81230

Bolt

5

01643-31232

Washer

6

22B-01-31230

Frame

7

01010-81230

Bolt

8

01643-31232

Washer

9

01010-81235

Bolt

10

01643-31232

Washer

11

22B-01-31100

Bracket

12

22B-01-31240

Sheet

13

01010-81230

Bolt

14

01643-31232

Washer

15

6156-81-8990

Nipple

16

6206-71-1770

Joint

17

07206-30710

Bolt, Joint

18

07005-01012

Seal, Washer

19

22B-01-31220

Hose

20

07285-00125

Clip

21

6131-81-8820

Nipple

22

22B-01-31250

Flange

23

01010-80620

Bolt

24

01643-30623

Washer

25

04434-51410

Clip

26

01010-81020

Bolt

27

01643-31032

Washer

28

08670-12001

Indicator, Dust

29

01252-B0410

Bolt, Hexagon Socket Head

30

01640-20408

Washer

31

22B-01-31111

Hose

32

07299-00095

Clamp, Hose

33

07299-00080

Clamp, Hose

34

22B-01-31121

Tube

35

01010-81020

Bolt

36

01643-31032

Washer

37

22B-01-31290

Hose

38

07299-00080

Clamp, Hose

39

07299-00105

Clamp

Выбрано товаров: 39
