Запчасти Komatsu PC138USLC-10 СОЛЕНОИДНЫЙ КЛАПАН (№-) СОЛЕНОИДНЫЙ КЛАПАН, С -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР

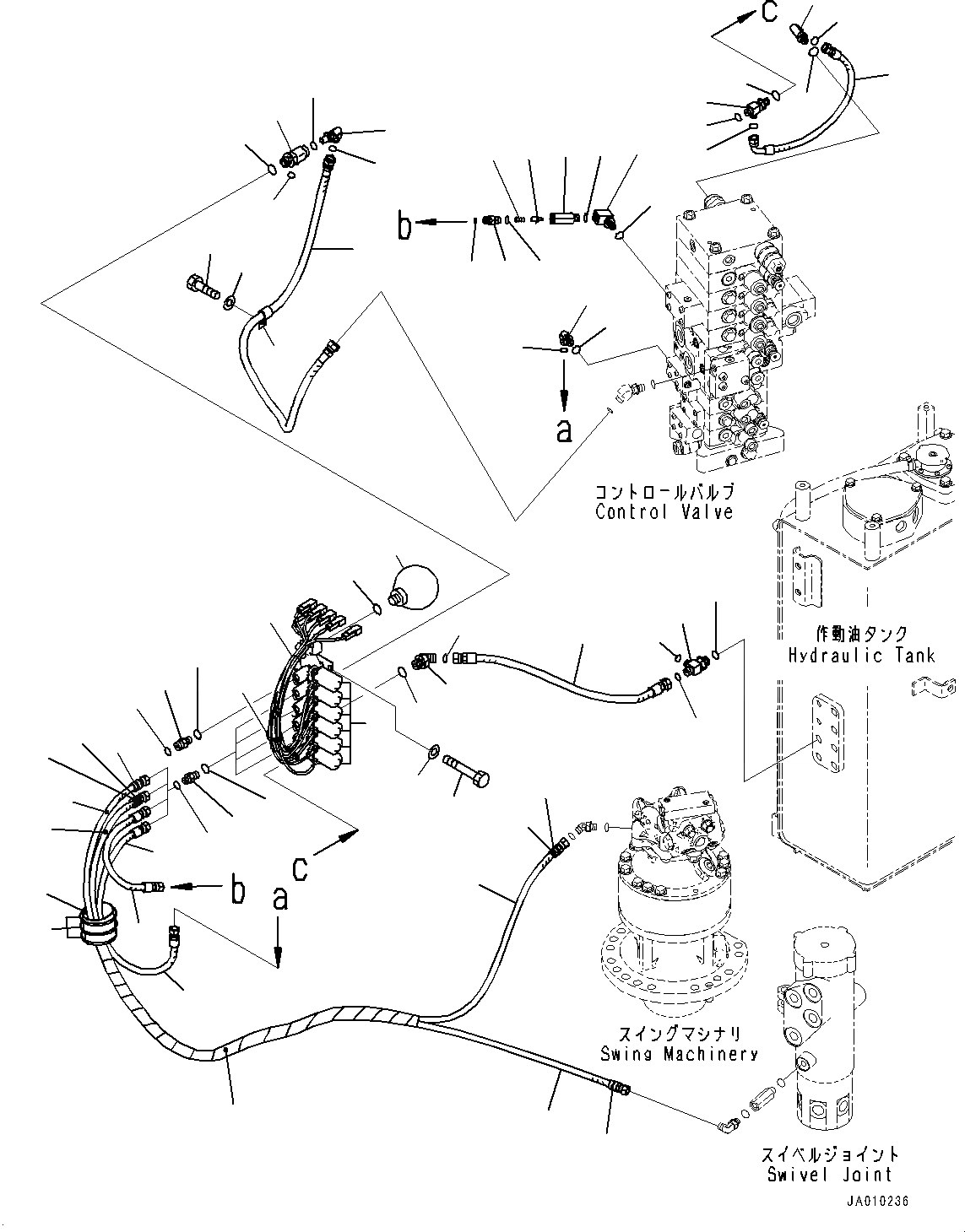

Схема запчастей Komatsu PC138USLC-10 - СОЛЕНОИДНЫЙ КЛАПАН (№-) СОЛЕНОИДНЫЙ КЛАПАН, С -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР
17
18
19
20
21
21
35
36
3
4
43
44
45
31
32
30
37
42
39
38
29
40
41
11
12
13
14
16
9
8
15
10
5
6
7
23
23
25
24
22
33
34
50
49
46
47
23
23
25
24
22
28
27
27
1
2
26
58
51
53
52
55
57
56
54
57
48

Артикул

Название

Примечание

Количество

1

22B-968-3711

Solenoid Assembly

2

20Y-60-32121

Solenoid Assembly

3

01010-81090

Bolt

4

01643-31032

Washer

5

02782-10210

Elbow

6

02896-11008

O-ring

7

07002-11423

O-ring

8

20F-61-12460

Elbow

9

07002-11423

O-ring

9

20Y-62-41701

Valve Assembly

10

Body

11

20Y-60-22270

Poppet

12

701-20-61230

Spring

13

07002-11423

O-ring

14

20Y-62-47630

Nipple

15

07002-11423

O-ring

16

02896-11008

O-ring

17

02781-0031D

Nipple

18

02896-11009

O-ring

19

02781-0021D

Union

20

02896-11008

O-ring

21

07002-11423

O-ring

22

02774-00220

Hose

23

21U-62-34760

Band, Red

24

02774-00220

Hose

25

21U-62-34760

Band, Red

26

08210-01809

Tube, Spiral

27

22B-62-22491

Hose

28

22B-62-31641

Hose

29

22B-62-33621

Hose

30

04434-51610

Clip

31

01010-81025

Bolt

32

01643-31032

Washer

33

22B-62-11320

Plate

34

08034-20536

Band

35

22U-60-21330

Accumulator

36

07002-12034

O-ring

37

22B-62-31480

Elbow

38

02896-11008

O-ring

39

07002-12034

O-ring

40

154-969-3550

Elbow

41

02896-11009

O-ring

42

07002-11423

O-ring

43

02783-10315

Elbow

44

02896-11009

O-ring

45

07002-12034

O-ring

46

22B-62-32171

Tee

47

07002-11823

O-ring

48

02896-11009

O-ring

49

02896-11008

O-ring

50

22B-62-31681

Hose

51

02782-1021A

Elbow

52

07002-11423

O-ring

53

02896-11008

O-ring

54

22B-62-31191

Hose

55

22B-62-31311

Tee

56

07002-11423

O-ring

57

02896-11008

O-ring

58

08034-20519

Band

Выбрано товаров: 59
