Запчасти Komatsu PC138US-8 РУКОЯТЬ И КОВШ ТРУБЫ, ТРУБЫ (№-) РУКОЯТЬ И КОВШ ТРУБЫ, С -ДОПОЛН. АКТУАТОР ТРУБЫ, С ДВОЙН. OFFSET СТРЕЛА, СТУПЕНИ, С РУКОЯТЬ HOLDING КЛАПАН, ДЛЯ MACHINE WI

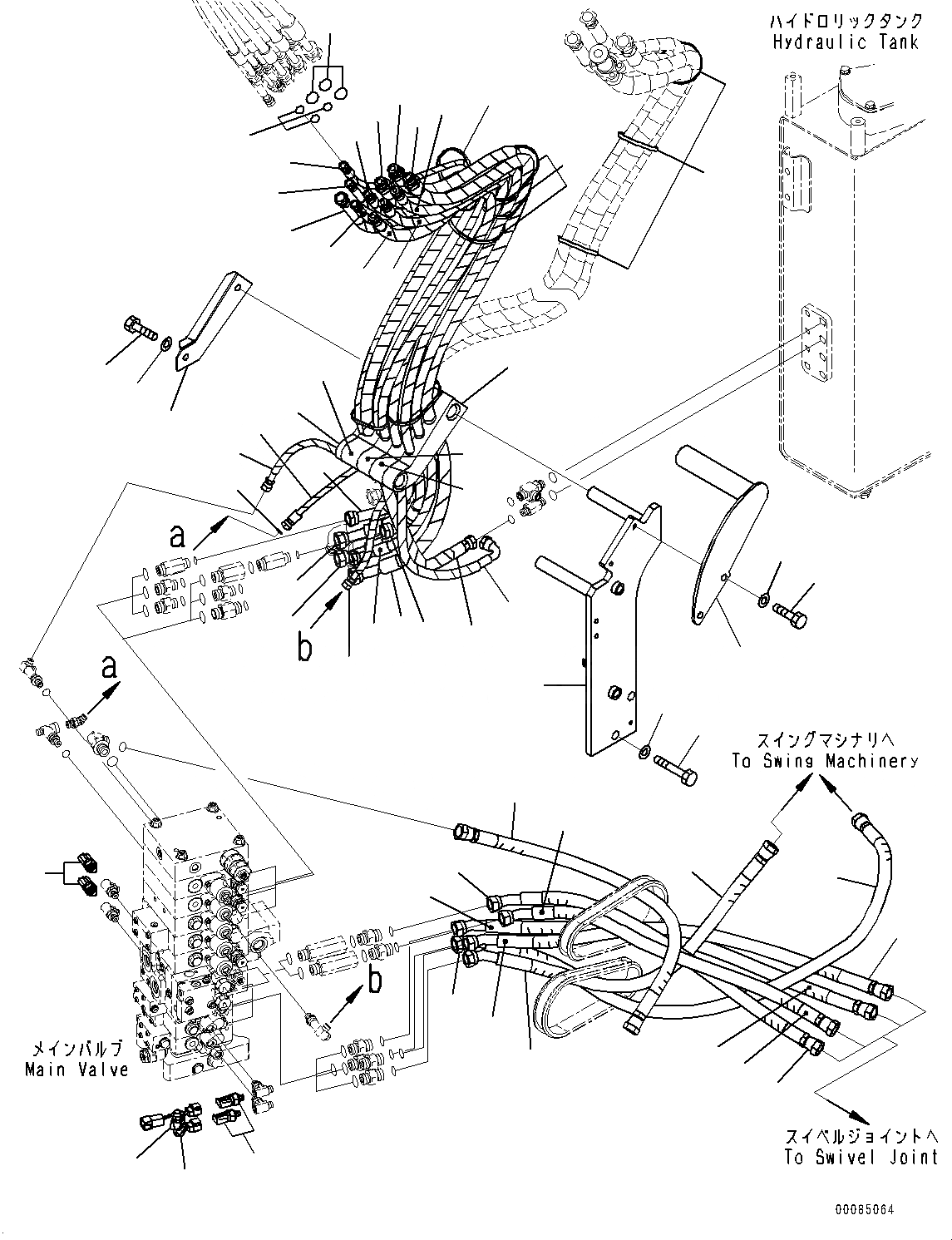

Схема запчастей Komatsu PC138US-8 - РУКОЯТЬ И КОВШ ТРУБЫ, ТРУБЫ (№-) РУКОЯТЬ И КОВШ ТРУБЫ, С -ДОПОЛН. АКТУАТОР ТРУБЫ, С ДВОЙН. OFFSET СТРЕЛА, СТУПЕНИ, С РУКОЯТЬ HOLDING КЛАПАН, ДЛЯ MACHINE WI
15
13
14
16
24
1
2
26
6
5
3
4
27
17
25
25
12
27
6
24
2
1
28
4
3
5
28
26
30
29
30
37
36
35
34
33
32
40
39
38
37
36
35
34
33
32
31
39
20
19
18
11
10
9
23
22
21
8
7

Артикул

Название

Примечание

Количество

1

21Y-62-31411

Hose

1

21U-62-34740

Band, Orange

2

21Y-62-31411

Hose

2

21U-62-34730

Band, Green

3

21Y-62-31431

Hose

3

21U-62-34760

Band, Red

4

22B-62-29580

Hose, Green-Pink

4

21U-62-34730

Band, Green

5

22B-62-29580

Hose, White-Pink

5

21U-62-34770

Band, White

6

22B-62-29610

Hose

6

21U-62-34750

Band, Blue

7

02896-11015

O-ring

8

02896-11012

O-ring

9

22B-62-29752

Bracket

10

01010-81655

Bolt

11

01643-31645

Washer

12

08034-20834

Band

12

22B-62-29830

Cushion Assembly

13

22B-62-29460

Cushion

14

22B-62-29470

Cushion

15

22B-62-29480

Cushion

16

22B-62-29840

Cushion

17

22B-62-29850

Cushion

18

01010-81235

Bolt

19

01643-31232

Washer

20

22B-946-6470

Bracket

21

22B-62-29761

Bracket

22

01010-81230

Bolt

23

01643-31232

Washer

24

22B-62-29570

Hose

24

21U-62-34730

Band, Green

25

22B-62-29560

Hose

25

21U-62-34750

Band, Blue

26

22B-62-29670

Hose, White-Pink

26

21U-62-34770

Band, White

27

22B-62-29660

Hose, Green-Pink

27

21U-62-34730

Band, Green

28

22B-62-29650

Hose

29

02896-11012

O-ring

30

08034-20834

Band

31

22B-62-23971

Hose

31

21U-62-34720

Band, Black

32

22B-62-23321

Hose

32

21U-62-34720

Band, Black

32

21U-62-34710

Band, Yellow

33

22B-62-23291

Hose

33

21U-62-34730

Band, Green

33

21U-62-34710

Band, Yellow

34

22B-62-23331

Hose

34

21U-62-34780

Band, Brown

34

21U-62-34710

Band, Yellow

35

22B-62-23331

Hose

35

21U-62-34740

Band, Orange

35

21U-62-34710

Band, Yellow

36

22B-62-23351

Hose

36

21U-62-34770

Band, White

37

22B-62-23361

Hose

37

21U-62-34780

Band, Brown

38

22B-06-21540

Wiring Harness

39

7861-93-1840

Sensor,Travel

39

07000-12011

O-ring

40

08211-00720

Clip

Выбрано товаров: 63
