Запчасти Komatsu PC138US-8 ГИДРОЛИНИЯ ХОДАНИЖН. НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА

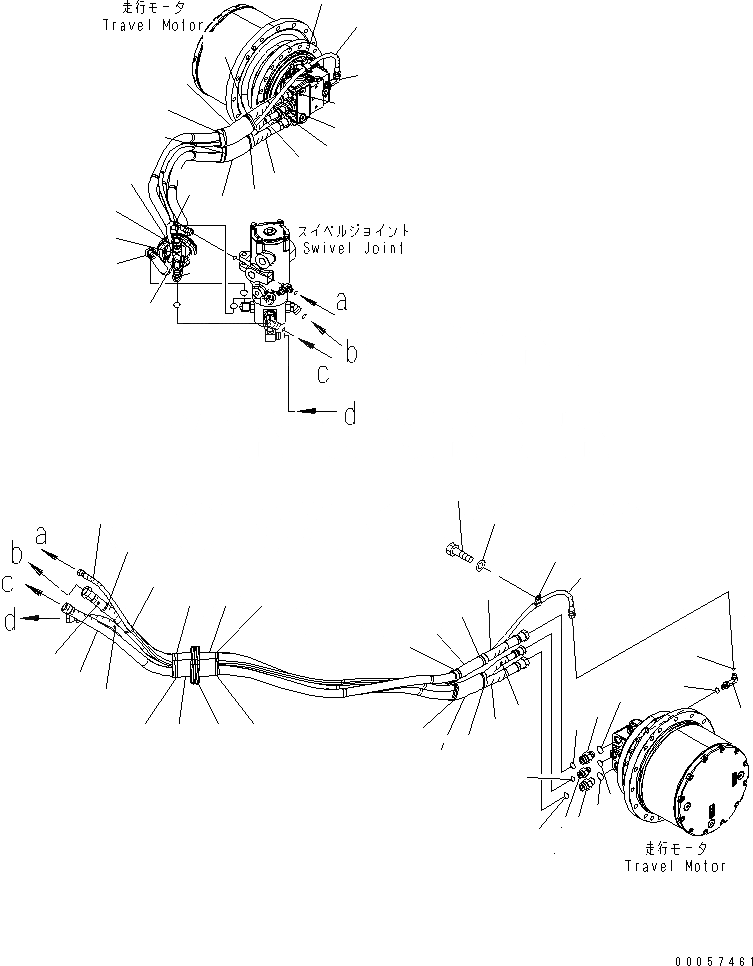

Схема запчастей Komatsu PC138US-8 - ГИДРОЛИНИЯ ХОДАНИЖН.  НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА
1
1
1
1
2
2
3
3
4
4
5
6
7
7
8
9
10
10
10
11
11
11
11
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
17
17
17
17
17
17
18
18
19
20
21
21
22
22
23
23

Артикул

Название

Примечание

Количество

1

02781-00522

UNION

2

07002-12434

O-RING

3

02896-11015

O-RING

4

02781-00422

UNION

5

07002-22034

O-RING

6

02896-21012

O-RING

7

02782-1021A

ELBOW

8

07002-11423

O-RING

9

02896-11008

O-RING

10

22B-62-22730

HOSE, 1750MM

11

22B-62-22820

HOSE, 2150MM

12

203-62-52210

RUBBER

13

08034-20823

BAND

14

22B-62-22720

HOSE, 1700MM

15

02762-00417

HOSE

16

203-62-52210

RUBBER

17

08034-20823

BAND

18

04434-51210

CLIP

19

01010-81025

BOLT

20

01643-31032

WASHER

21

08034-30521

BAND

22

08034-00823

BAND

23

203-62-67160

GROMMET

Выбрано товаров: 23
