Запчасти Komatsu PC138US-8 ОСНОВН. КОНСТРУКЦИЯ (КОНСОЛЬ) (ЛЕВ.)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

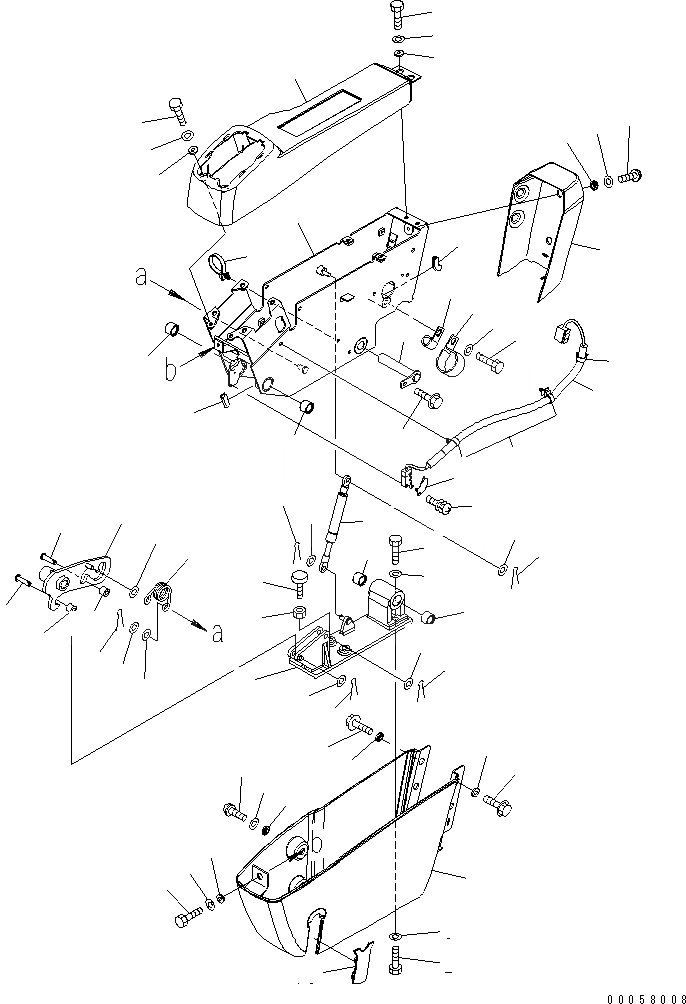

Схема запчастей Komatsu PC138US-8 - ОСНОВН. КОНСТРУКЦИЯ (КОНСОЛЬ) (ЛЕВ.)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
40
41
41
41
41
42
43
44
45
46
47
48
48

Артикул

Название

Примечание

Количество

1

22B-43-23112

FRAME

2

01010-D1030

BOLT

3

01643-71032

WASHER

4

06124-01616

BEARING

5

22B-43-23721

BRACKET

6

22B-43-23161

SHAFT

7

01435-00612

BOLT

8

22B-43-23471

SPRING

9

04050-12015

PIN,COTTER

10

01640-20816

WASHER

11

426-925-3981

WASHER

11

426-925-3980

WASHER

12

22B-43-23141

GUIDE

13

04205-30832

PIN

14

21U-43-32430

COLLAR

15

04050-12015

PIN,COTTER

16

01640-20816

WASHER

17

21U-43-32380

GAS SPRING

18

04050-12015

PIN,COTTER

19

04050-13015

PIN,COTTER

20

01640-20816

WASHER

21

22B-06-21420

SWITCH

22

22U-06-22490

PLATE

23

01023-60320

SCREW

24

08059-00310

CLIP

25

20Y-54-11611

STOPPER

26

01580-11008

NUT

27

208-06-19170

CLIP

28

04434-51410

CLIP

29

01010-81025

BOLT

30

01643-31032

WASHER

31

22B-43-23213

COVER,UPPER

32

01010-80616

BOLT

33

01643-30623

WASHER

34

20Y-43-41290

COLLAR

35

22B-43-23221

COVER,LOWER

36

01245-00616

SCREW

37

01643-70623

WASHER

38

01010-80616

BOLT

39

01643-30623

WASHER

40

01435-00616

BOLT

41

20Y-43-41290

COLLAR

42

22B-43-23231

COVER,REAR

43

01245-00616

SCREW

44

01643-70623

WASHER

45

20Y-43-41290

COLLAR

46

22B-43-23271

COVER

47

08059-00515

CLIP

48

22B-43-23280

SEAL

Выбрано товаров: 49
