Запчасти Komatsu PC138US-2E ОСНОВН. КЛАПАН (9-КЛАПАН) (/) (ДЛЯ -АКТУАТОР НАВЕСН. ОБОРУД И ОТВАЛ) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

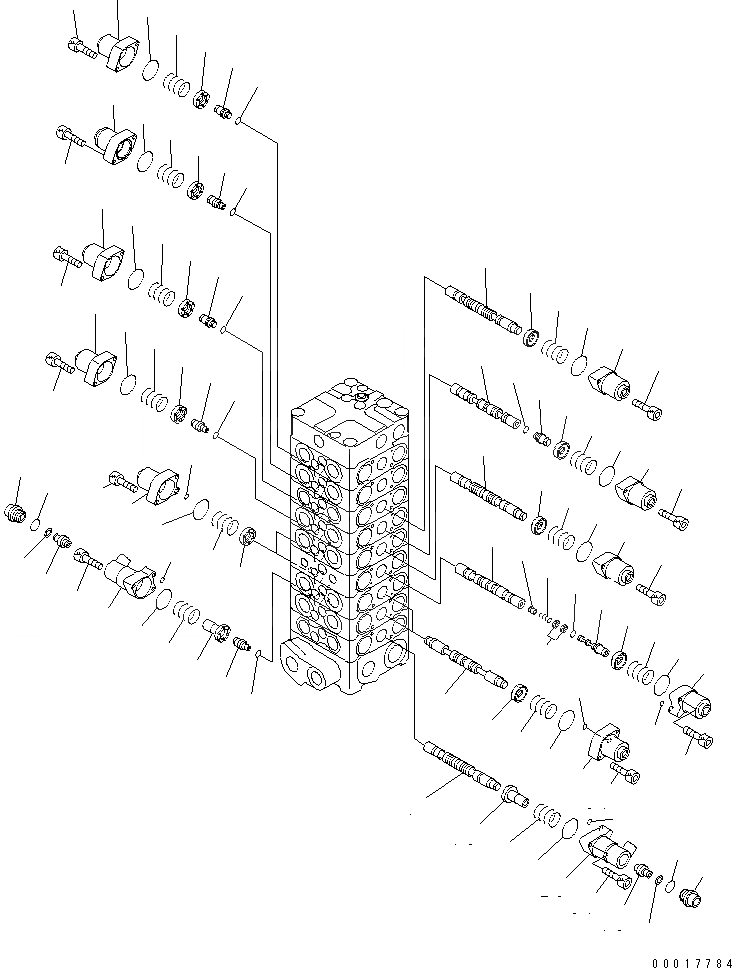

Схема запчастей Komatsu PC138US-2E - ОСНОВН. КЛАПАН (9-КЛАПАН) (/) (ДЛЯ -АКТУАТОР НАВЕСН. ОБОРУД И ОТВАЛ) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
12
12
12
12
12
12
12
13
14
14
14
14
14
14
14
14
14
14
15
15
16
16
16
16
16
16
16
17
17
17
17
18
19
19
20
20
21
21
22
22
23
24
24
25
25
25
25
25
25
26
27
28
29
29
29
29
29
29
29
29
29
29
29
29
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31

Артикул

Название

Примечание

Количество

|$2

723-59-13801

VALVE ASS'Y

|$3

723-59-13800

VALVE ASS'Y

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1666-01A0 TO Y1666-16A0.

|$5

BODY GROUP

|$6

BODY GROUP

1

SPOOL

2

SPOOL

3

SPOOL

4

SPOOL

5

SPOOL

6

SPOOL

7

VALVE

8

SPRING

9

PLUG

10

PLUG

11

PLUG

12

07002-11223

O-RING

13

SEAL

14

723-56-31211

RETAINER

15

723-56-31221

RETAINER

16

723-36-14120

SPRING

17

723-36-14110

SPRING

18

723-36-14130

SPRING

19

PISTON

20

SEAL

21

723-36-15450

PLUG

22

07002-12434

O-RING

23

723-56-31520

CASE

24

723-56-31530

CASE

25

723-56-31510

CASE

26

723-56-31580

CASE

27

723-56-31550

CASE

28

723-56-31560

CASE

29

702-21-55450

O-RING

30

07000-11006

O-RING

31

01252-60630

BOLT

Выбрано товаров: 36
