Запчасти Komatsu PC138US-2 ГИДРОЛИНИЯ СТРЕЛЫ (С FALL DOWN PREВЕНТИЛЯТОРION КЛАПАН) (/) ГИДРАВЛИКА

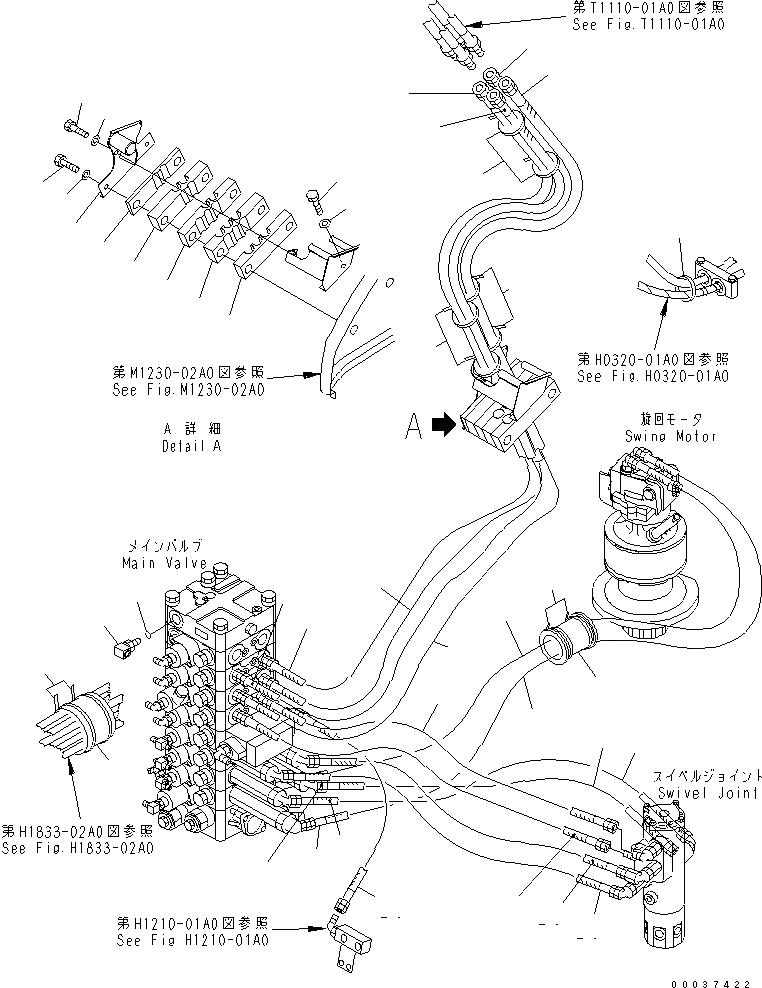

Схема запчастей Komatsu PC138US-2 - ГИДРОЛИНИЯ СТРЕЛЫ (С FALL DOWN PREВЕНТИЛЯТОРION КЛАПАН) (/) ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
14
15
15
15
15
16
17
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28

Артикул

Название

Примечание

Количество

1

22B-62-17241

TUBE

2

02896-11018

O-RING

3

01010-81230

BOLT

4

01643-31232

WASHER

5

01010-81235

BOLT

6

01643-31232

WASHER

7

22B-62-17230

HOSE

|$11

22B-62-18330

BLOCK ASS'Y

|$12

22B-62-17261

BLOCK ASS'Y

8

22B-62-18340

BLOCK

8

22B-62-17410

BLOCK

9

02782-10516

ELBOW

10

07002-12034

O-RING

11

02896-11015

O-RING

12

01010-81230

BOLT

12

01010-81230

BOLT

13

01643-31232

WASHER

13

01643-31232

WASHER

14

07094-10315

CLAMP

15

07095-00317

CUSHION

16

01010-81235

BOLT

17

01643-31232

WASHER

18

04434-51512

CLIP

19

01010-81020

BOLT

20

01643-31032

WASHER

21

21Y-62-24250

BRACKET

22

01010-81235

BOLT

23

01643-31232

WASHER

24

22B-62-17280

HOSE

25

07002-12434

O-RING

26

22B-62-17290

HOSE

27

07002-12034

O-RING

28

22B-62-11350

PLATE

Выбрано товаров: 33
