Запчасти Komatsu PC138US-2 ГИДРОЛИНИЯ СТРЕЛЫ ГИДРАВЛИКА

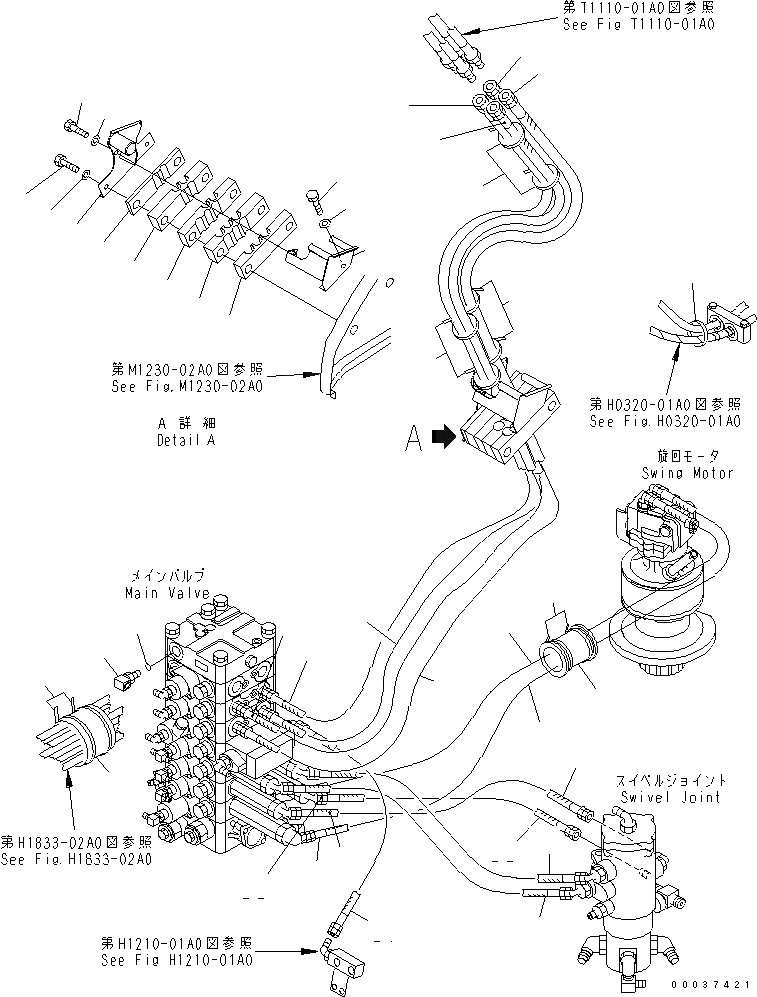

Схема запчастей Komatsu PC138US-2 - ГИДРОЛИНИЯ СТРЕЛЫ ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
13
14
14
15
16
16
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18

Артикул

Название

Примечание

Количество

1

22B-62-17241

TUBE

2

02896-11018

O-RING

3

01010-81230

BOLT

4

01643-31232

WASHER

5

01010-81235

BOLT

6

01643-31232

WASHER

7

22B-62-17230

HOSE

|$11

22B-62-17261

BLOCK ASS'Y

8

22B-62-17410

BLOCK

9

02782-10516

ELBOW

10

07002-12034

O-RING

11

02896-11015

O-RING

12

01010-81230

BOLT

13

01643-31232

WASHER

14

22B-62-17280

HOSE

15

07002-12434

O-RING

16

22B-62-17290

HOSE

17

07002-12034

O-RING

18

22B-62-11350

PLATE

Выбрано товаров: 19
