Запчасти Komatsu PC138US-2 СТРЕЛА (СТРЕЛА¤РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ

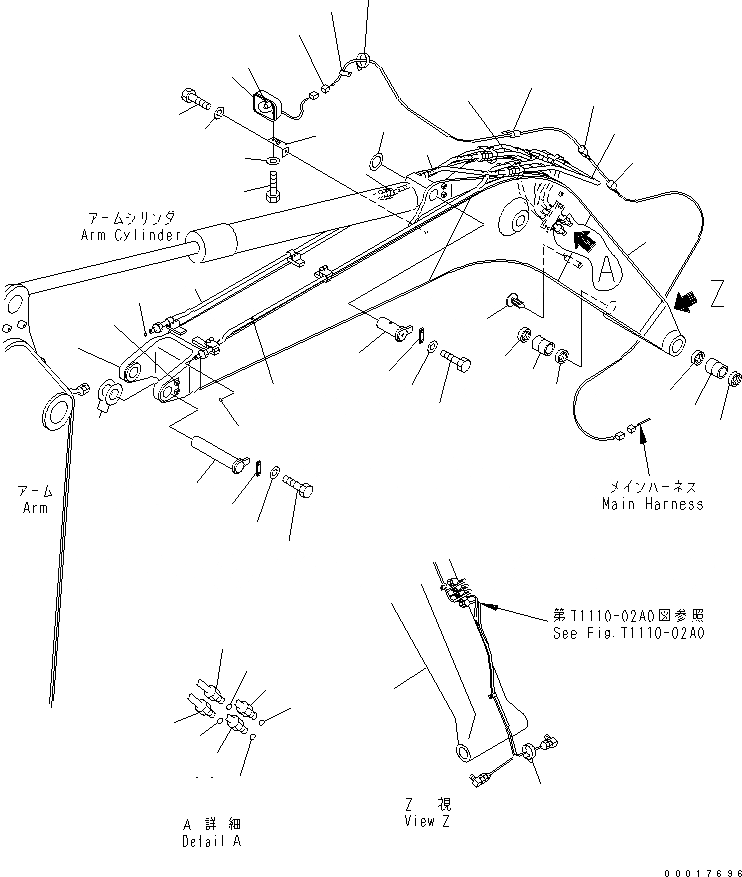

Схема запчастей Komatsu PC138US-2 - СТРЕЛА (СТРЕЛА¤РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
34
35
35
36
36
37
37

Артикул

Название

Примечание

Количество

|$3

22B-70-00350

BOOM ASS'Y

1

BOOM

1

BOOM ASS'Y

|$8

22B-70-00220

BRACKET ASS'Y

2

BRACKET (WELDED)

3

203-46-41130

SEAT (WELDED)

4

21J-70-21310

BUSHING

5

22B-70-12230

SEAL

6

20T-54-74510

CAP

7

22B-70-12230

SEAL,DUST

8

22B-06-11690

WORK LAMP ASS'Y

9

421-06-23330

BULB, 70W

10

22B-70-11380

BRACKET

11

01010-81225

BOLT

12

01643-31232

WASHER

13

22B-06-11342

WIRING HARNESS

14

04434-51012

CLIP

15

08034-30521

BAND

16

01010-81020

BOLT

17

01643-31032

WASHER

18

22B-70-15220

PIN

19

205-70-66580

PLATE

19

21W-70-11310

PLATE

20

01010-81230

BOLT

21

01643-31232

WASHER

22

20U-70-31340

SPACER, 1.0MM

22

20U-70-31330

SPACER, 0.5MM

23

203-70-42121

PIN

24

205-70-66580

PLATE

24

21W-70-11310

PLATE

25

01010-81230

BOLT

26

01643-31232

WASHER

27

21Y-70-14830

SPACER, 1.0MM

28

22B-62-19140

TUBE

29

02896-11018

O-RING

30

22B-62-19130

TUBE

31

02896-11015

O-RING

32

22B-62-19180

HOSE, 690MM

33

22B-62-19190

HOSE, 730MM

34

22B-62-19120

TUBE

35

02896-11012

O-RING

36

22B-62-19110

TUBE

37

02896-11015

O-RING

Выбрано товаров: 43
