Запчасти Komatsu PC138US-2 СТРЕЛА (СТРЕЛА¤РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) (ДЛЯ НАВЕСН.ОБОРУД.) (YELНИЗ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

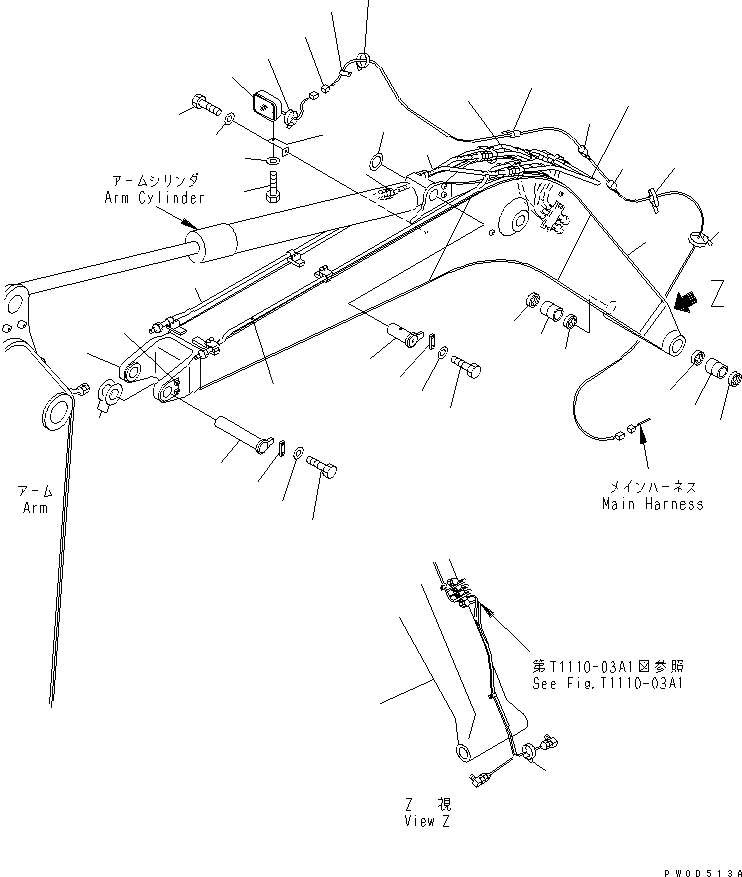

Схема запчастей Komatsu PC138US-2 - СТРЕЛА (СТРЕЛА¤РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) (ДЛЯ НАВЕСН.ОБОРУД.) (YELНИЗ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2A
2B
2
2
3
3
4
4
5
6
7
8
9
10
10
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

|1

22B-70-00070SA

BOOM ASS'Y

1

BOOM

|2

22B-70-00220

BRACKET ASS'Y

2A

BRACKET

2B

203-46-41130

SEAT

2

203-70-66110

BUSHING

3

07145-00070

SEAL,DUST

4

07145-00070

SEAL,DUST

5

20Y-06-25310

WORK LAMP ASS'Y

6

203-06-56410

BRACKET

7

01010-81225

BOLT

8

01643-31232

WASHER

9

22B-06-11340

WIRING HARNESS

10

04434-51012

CLIP

11

08034-20823

BAND

12

08034-20834

BAND

13

08034-30521

BAND

|13

08034-30521

BAND

14

01010-81020

BOLT

|14

01010-81225

BOLT

15

01643-31032

WASHER

|15

01643-31232

WASHER

16

22B-70-15220SA

PIN

17

21W-70-11310SA

PLATE

18

01010-81230

BOLT

19

01643-31232

WASHER

20

20U-70-31340

SPACER¤ 1.0MM

|20

20U-70-31330

SPACER¤ 0.5MM

21

203-70-42121SA

PIN

22

21W-70-11310SA

PLATE

23

01010-81230

BOLT

24

01643-31232

WASHER

25

21Y-70-14830

SPACER¤ 1.0MM

26

22B-62-15141

TUBE

27

22B-62-15131

TUBE

28

07096-00507

HOSE

29

203-62-61750

HOSE

30

22B-62-15121

TUBE

31

21Y-70-15460SA

TUBE

Выбрано товаров: 39
