Запчасти Komatsu PC138US-2-A ГИДРОЛИНИЯ РУКОЯТИ И КОВША(/) (ДЛЯ ОТВАЛ) ГИДРАВЛИКА

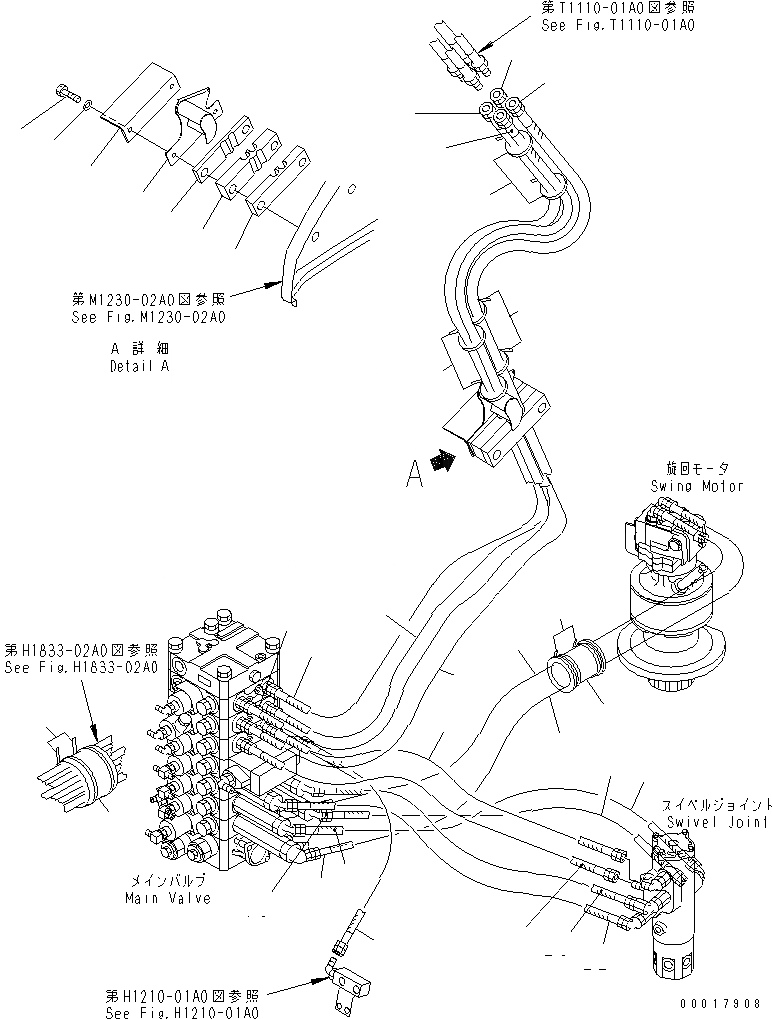

Схема запчастей Komatsu PC138US-2-A - ГИДРОЛИНИЯ РУКОЯТИ И КОВША(/) (ДЛЯ ОТВАЛ) ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25

Артикул

Название

Примечание

Количество

1

22B-62-17510

HOSE

|1

21U-62-34740

BAND¤ ORANGE

2

22B-62-17520

HOSE

|2

21U-62-34730

BAND¤ GREEN

3

22B-62-17530

HOSE

|3

21U-62-34760

BAND¤ RED

4

22B-62-17540

HOSE

|4

21U-62-34750

BAND¤ BLUE

5

22B-62-14262

CUSHION

6

22B-62-14252

CUSHION

7

22B-62-11432

CUSHION

8

22B-62-11772

CLAMP

9

01010-81235

BOLT

10

01643-31232

WASHER

11

22B-62-11820

BRACKET

12

08034-20834

BAND

13

22B-62-11320

PLATE

14

08034-20536

BAND

15

22B-62-17630

HOSE

|15

21U-62-34780

BAND¤ BROWN

|15

21U-62-34710

BAND¤ YELLOW

16

22B-62-17610

HOSE

|16

21U-62-34740

BAND¤ ORANGE

|16

21U-62-34710

BAND¤ YELLOW

17

22B-62-17650

HOSE

|17

21U-62-34780

BAND¤ BROWN

18

22B-62-17660

HOSE

|18

21U-62-34770

BAND¤ WHITE

19

22B-62-17670

HOSE

|19

21U-62-34720

BAND¤ BLACK

20

07095-01245

CUSHION

21

08034-20823

BAND

22

22B-62-17810

HOSE

|22

21U-62-34730

BAND¤ GREEN

|22

21U-62-34710

BAND¤ YELLOW

23

22B-62-17820

HOSE

|23

21U-62-34720

BAND¤ BLACK

|23

21U-62-34710

BAND¤ YELLOW

24

22B-62-17830

HOSE

|24

21U-62-34760

BAND¤ RED

|24

21U-62-34720

BAND¤ BLACK

25

22B-62-17840

HOSE

|25

21U-62-34750

BAND¤ BLUE

|25

21U-62-34710

BAND¤ YELLOW

Выбрано товаров: 44
