ТОПЛИВН. ПОДАЮЩ. ТРУБЫ (PREФИЛЬТР. КРЕПЛЕНИЕ)

Запчасти Komatsu PC130-8M0 ТОПЛИВН. ПОДАЮЩ. ТРУБЫ (PREФИЛЬТР. КРЕПЛЕНИЕ) D [ТОПЛИВН. СИСТЕМА]

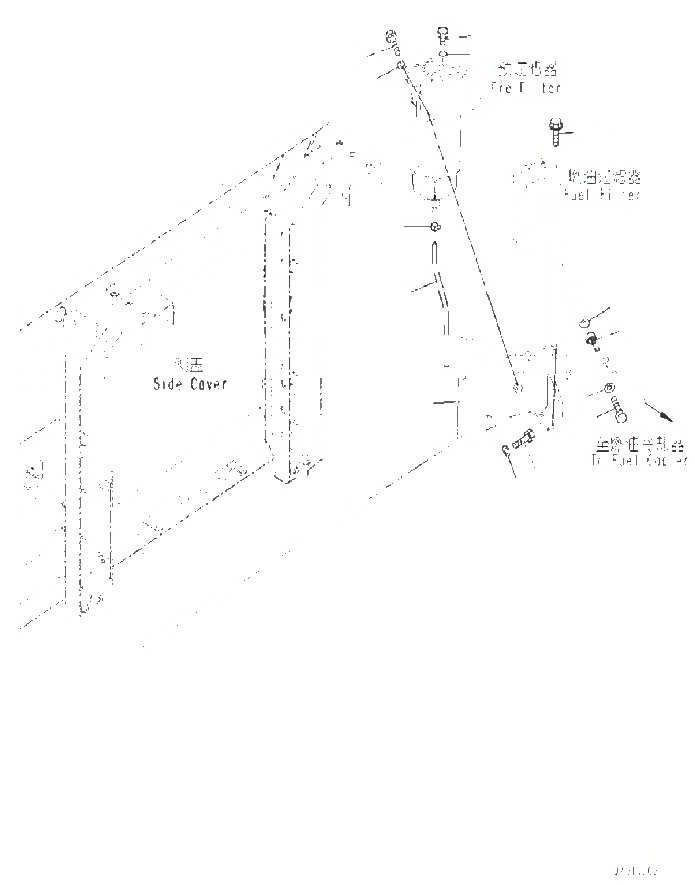

Схема запчастей Komatsu PC130-8M0 - ТОПЛИВН. ПОДАЮЩ. ТРУБЫ (PREФИЛЬТР. КРЕПЛЕНИЕ) D [ТОПЛИВН. СИСТЕМА]
1
2
8
9
13
7
6
11
10
3
11
12
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07372-21260

BOLT

2

01643-51232

WASHER

3

203-04-17411

BRACKET

4

01010-81235

BOLT

5

01643-31232

WASHER

6

07270-00830

TUBE

7

07285-00100

CLIP

8

07040-11812

PLUG

9

07002-11823

O-RING

10

203-04-17170

JOINT

11

07005-01412

SEAL, WASHER

12

07206-31014

BOLT, JOINT

13

01435-01035

BOLT
