Запчасти Komatsu PC130-8 СТРЕЛА, -ЧАСТИ ТИП T РАБОЧЕЕ ОБОРУДОВАНИЕ

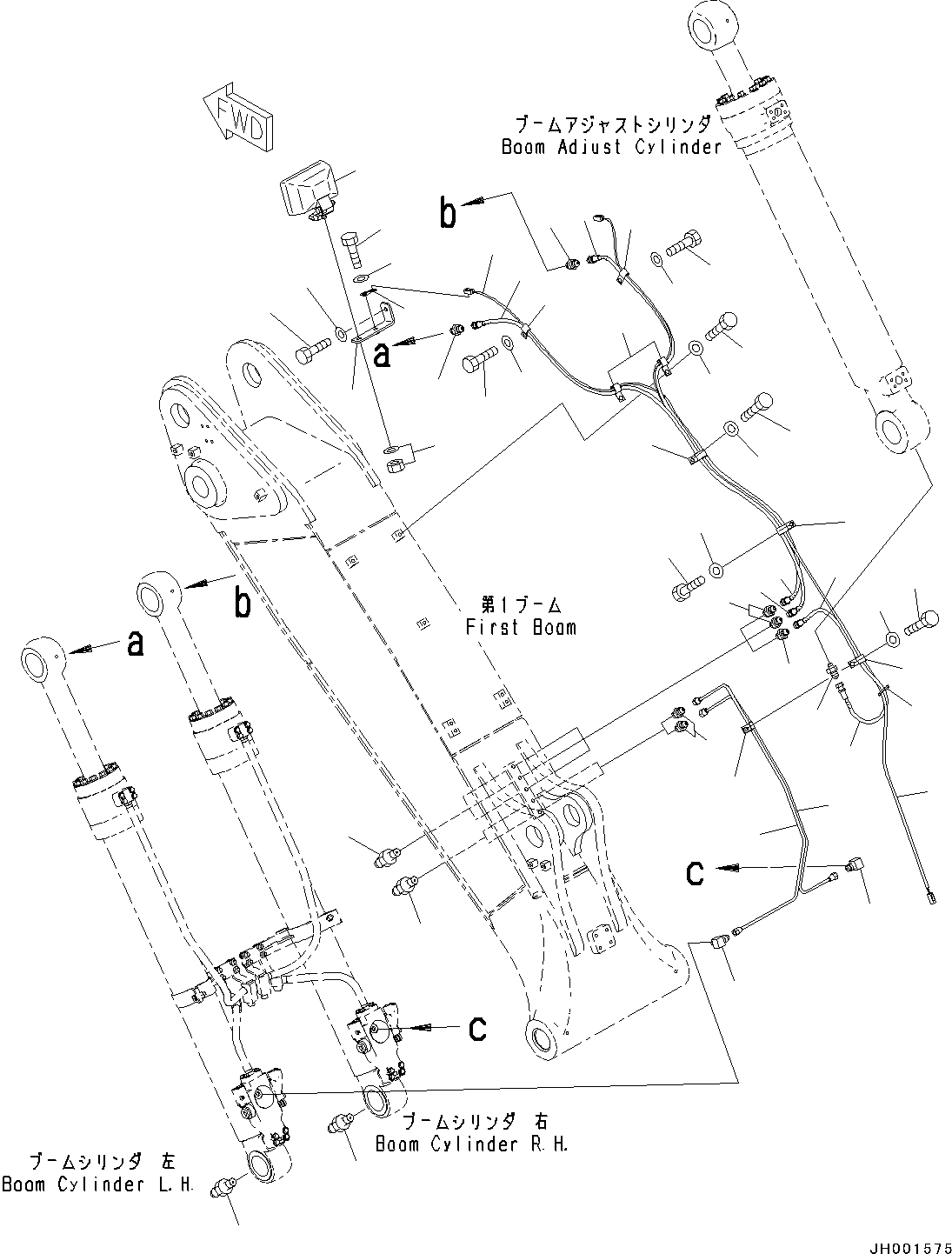

Схема запчастей Komatsu PC130-8 - СТРЕЛА, -ЧАСТИ ТИП T РАБОЧЕЕ ОБОРУДОВАНИЕ
28
26
27
24
23
25
22
9
11
28
12
10
4
29
9
5
10
12
11
10
12
11
13
14
15
15
14
13
5
4
7
3
19
18
16
20
29
21
1
3
8
7
30
17
2
6
6
31
31
21

Артикул

Название

Примечание

Количество

1

203-62-K3721

Tube

2

203-62-K3731

Tube

3

203-62-K3740

Hose

4

203-62-K3750

Hose

5

203-62-K3760

Hose

6

07020-00000

Fitting, Grease

7

205-70-51390

Nipple

8

205-70-51390

Nipple

9

205-70-51390

Nipple

10

04435-51012

Clip

11

01010-81220

Bolt

12

01643-31232

Washer

13

04434-51912

Clip

14

01010-81220

Bolt

15

01643-31232

Washer

16

04435-51012

Clip

17

04435-50812

Clip

18

01010-81220

Bolt

19

01643-31232

Washer

20

08034-20536

Band

21

20Y-70-11590

Elbow

22

203-06-K1081

Bracket

23

01010-81025

Bolt

24

01643-31032

Washer

25

08193-21012

Clip

26

01010-81016

Bolt

27

01643-31032

Washer

28

20Y-06-K2760

Light Assembly, Working

29

203-06-K1070

Wire Harness

30

20Y-70-11540

Nipple

31

07020-00000

Fitting

Выбрано товаров: 31
