Запчасти Komatsu PC130-8 СТРЕЛА, НАВЕСН. ОБОРУД ТРУБЫ, НАВЕСН. ОБОРУД КРЕПЛЕНИЕING T РАБОЧЕЕ ОБОРУДОВАНИЕ

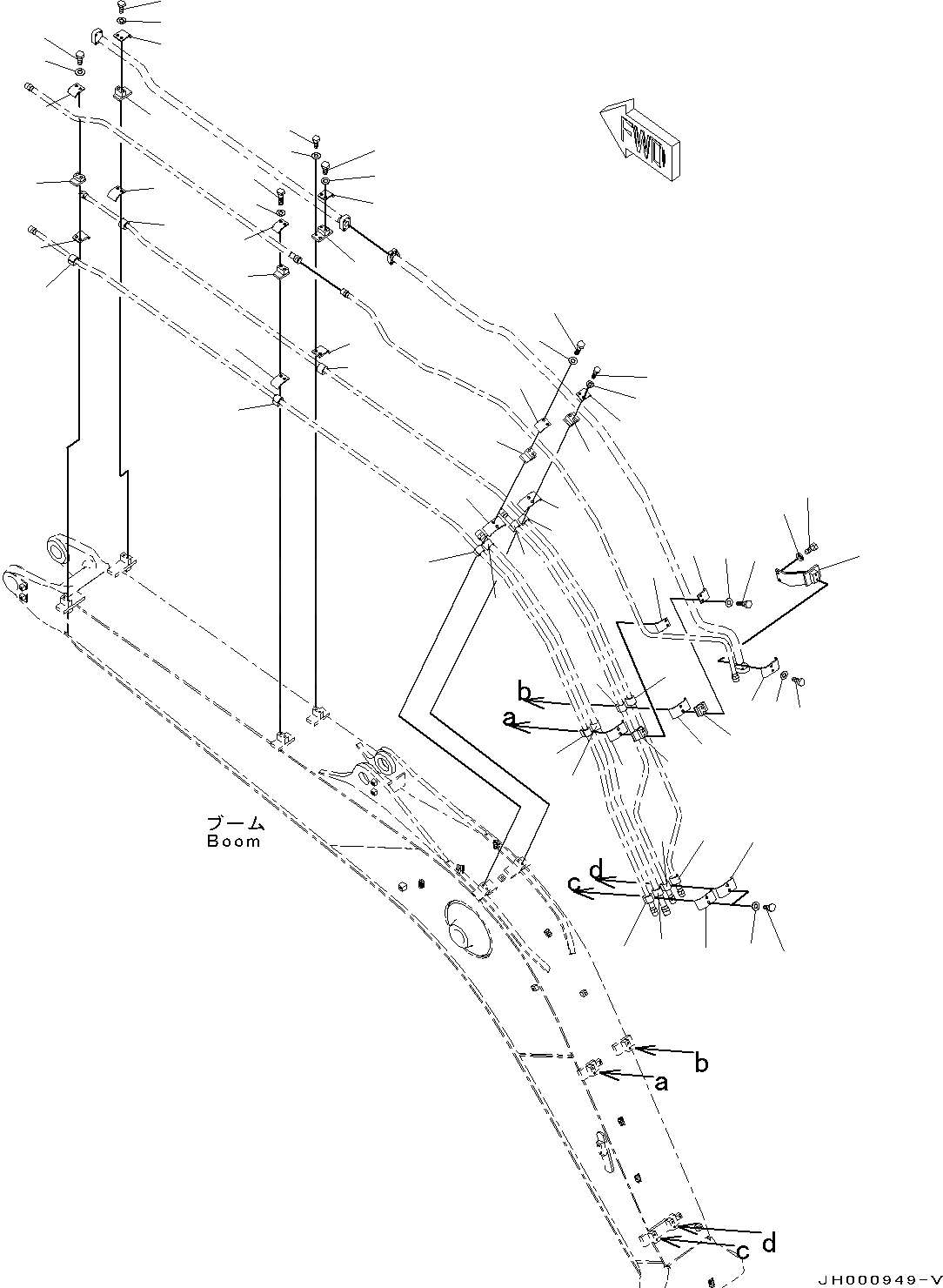

Схема запчастей Komatsu PC130-8 - СТРЕЛА, НАВЕСН. ОБОРУД ТРУБЫ, НАВЕСН. ОБОРУД КРЕПЛЕНИЕING T РАБОЧЕЕ ОБОРУДОВАНИЕ
34
35
33
32
28
29
23
22
24
25
27
26
30
31
16
17
15
14
11
12
13
12
12
11
18
19
21
20
37
36
42
43
44
45
39
40
41
38
36
37
8
13
11
12
12
14
11
18
4
6
5
1
2
3
20
21
19
15
8
8
7
9
10
7
13
8

Артикул

Название

Примечание

Количество

1

203-62-15220

Bracket

2

01010-81225

Bolt

3

01643-51232

Washer, Flat

4

203-62-66490

Clamp

5

01010-81025

Bolt

6

01643-31032

Washer

7

203-70-53381

Plate

8

203-62-58810

Cushion

9

01010-81025

Bolt

10

01643-31032

Washer

11

203-70-53381

Plate

12

203-62-58810

Cushion

13

21K-62-35270

Cushion

14

203-973-5690

Seat

15

203-973-5660

Clamp

16

01010-81060

Bolt

17

01643-31032

Washer

18

203-973-5680

Clamp

19

203-973-5650

Clamp

20

01010-81075

Bolt

21

01643-31032

Washer

22

203-70-53391

Plate

23

203-62-58810

Cushion

24

203-973-5690

Seat

25

203-973-5660

Clamp

26

01010-81060

Bolt

27

01643-31032

Washer

28

203-70-53391

Plate

29

203-62-58810

Cushion

30

01010-81035

Bolt

31

01643-31032

Washer

32

203-973-5710

Bracket

33

203-973-5650

Clamp

34

01010-81035

Bolt

35

01643-31032

Washer

36

203-70-53391

Plate

37

203-62-58810

Cushion

38

203-973-5690

Seat

39

01010-81060

Bolt

40

01643-31032

Washer

41

203-973-5660

Clamp

42

203-973-5680

Clamp

43

01010-81075

Bolt

44

01643-31032

Washer

45

203-973-5650

Clamp

Выбрано товаров: 45
