ОСНОВНАЯ РАМА

Запчасти Komatsu PC130-8 ОСНОВНАЯ РАМА J РАМА И ITS КОМПОНЕНТЫ

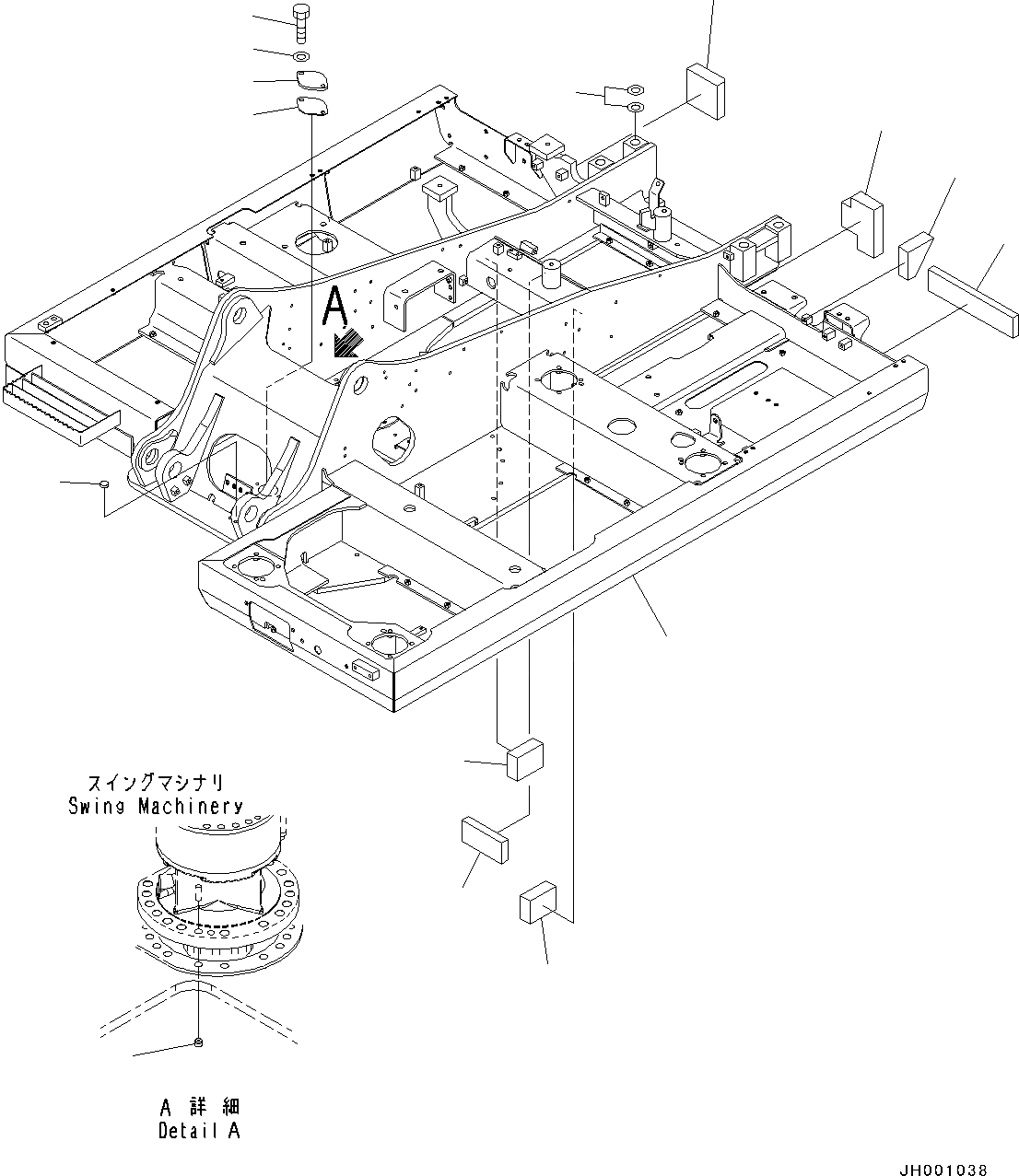

Схема запчастей Komatsu PC130-8 - ОСНОВНАЯ РАМА J РАМА И ITS КОМПОНЕНТЫ
5
6
8
7
4
2
12
11
10
9
1
14
13
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

203-46-11402

Frame

|1

203-46-11400

Frame

2

20T-70-81720

Spacer

|2

21K-46-21190

Plate

3

203-46-61910

Plug

4

203-46-61920

Cap

5

203-46-61520

Gasket

6

203-46-56160

Cover

7

01010-81230

Bolt

8

01643-31232

Washer

9

203-46-64420

Sheet

10

203-03-71821

Sheet

11

203-46-12441

Sheet

12

203-46-12450

Sheet

13

203-46-12460

Sheet

14

203-46-12470

Sheet
