Запчасти Komatsu PC130-8 ДРЕНАЖН. КОНТУР(№8-) ДРЕНАЖН. КОНТУР

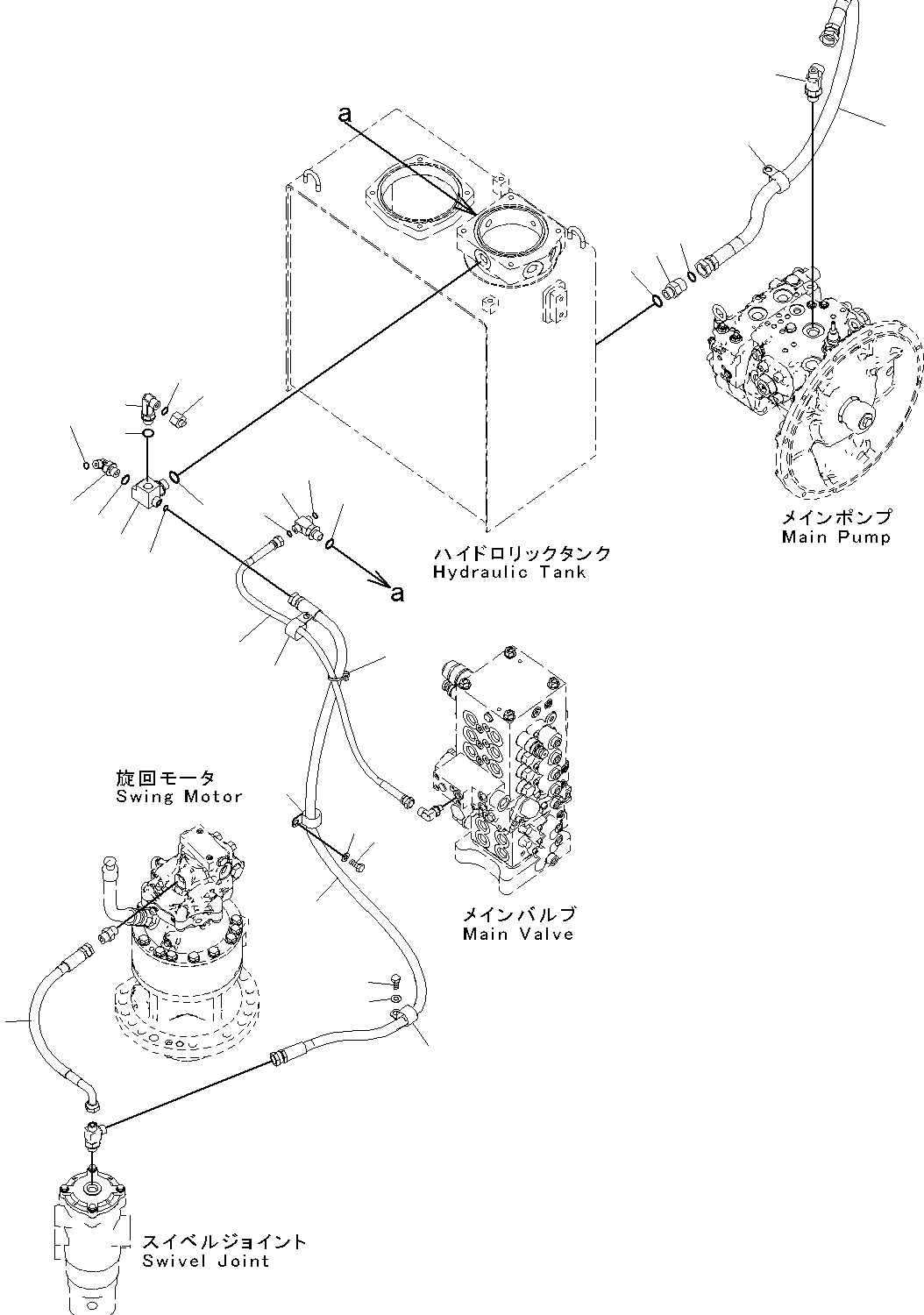

Схема запчастей Komatsu PC130-8 - ДРЕНАЖН. КОНТУР(№8-) ДРЕНАЖН. КОНТУР
27
2
2
3
3
6
7
12
11
10
17
18
16
14
15
15
13
25
23
5
1
24
26
8
9
4
4
19
21
20
22

Артикул

Название

Примечание

Количество

1

02762-00417

Hose, Face Seal Type

2

04434-51812

Clip

3

01010-81220

Bolt

4

01643-31232

Washer

5

203-62-11761

Hose

6

04434-52712

Clip

7

02781-00628

Union

8

07002-12434

O-ring

9

02896-11018

O-ring

10

203-62-13441

Tee

11

07002-12434

O-ring

12

02896-11012

O-ring

13

209-64-16721

Tee

14

07002-12034

O-ring

15

02896-11009

O-ring

16

02782-10315

Tee

17

07002-12034

O-ring

18

02896-11009

O-ring

19

02782-10423

Elbow

20

07002-12034

O-ring

21

02896-11012

O-ring

22

02789-10422

Plug, Face Seal Type

23

203-62-11691

Hose

24

203-62-11741

Hose

25

04434-51412

Clip

26

08034-20536

Band

27

22B-62-17110

Elbow

Выбрано товаров: 27
