Запчасти Komatsu PC130-8 СТРЕЛА, РУКОЯТЬ И ЦИЛИНДР КОВША ТРУБЫ (№8-) СТРЕЛА, БЕЗ СТРЕЛА

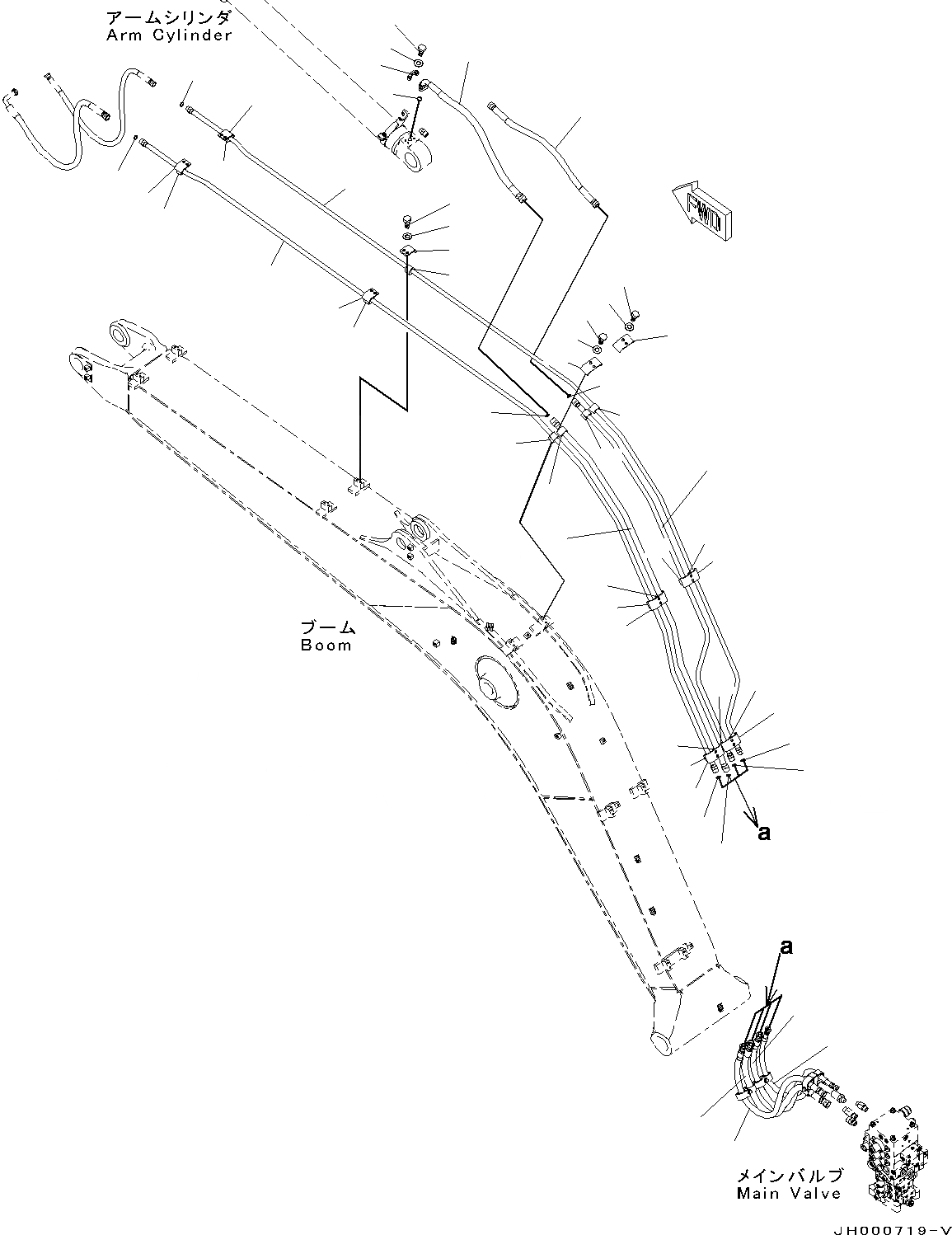

Схема запчастей Komatsu PC130-8 - СТРЕЛА, РУКОЯТЬ И ЦИЛИНДР КОВША ТРУБЫ (№8-) СТРЕЛА, БЕЗ СТРЕЛА
12
12
11
6
6
1
4
4
2
14
14
13
7
5
3
8
9
10
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
17
17
17
17
17
17
18
18
18
18
19
19
20
20
19
20
21
22
23
24

Артикул

Название

Примечание

Количество

1

203-62-15120

Tube

2

203-62-15130

Tube

3

22B-62-21520

Hose

4

02896-11015

O-ring

5

22B-62-21510

Hose

6

02896-11018

O-ring

7

07000-13025

O-ring

8

07371-30640

Flange, Split

9

07372-21035

Bolt

10

01643-51032

Washer

11

203-62-15111

Tube

12

02896-11015

O-ring

13

203-62-15140

Tube

14

02896-11012

O-ring

15

203-62-58810

Cushion

16

21K-62-35270

Cushion

17

203-70-53381

Plate

18

22B-70-19290

Plate

18

203-70-53391

Plate

19

01010-81025

Bolt

20

01643-31032

Washer

21

203-62-11471

Hose

22

203-62-11221

Hose

23

203-62-13170

Hose

24

02777-00411

Hose, Face Seal Type

Выбрано товаров: 25
