Запчасти Komatsu PC130-7K МАРКИРОВКА (АНГЛ.)(№7-) МАРКИРОВКА

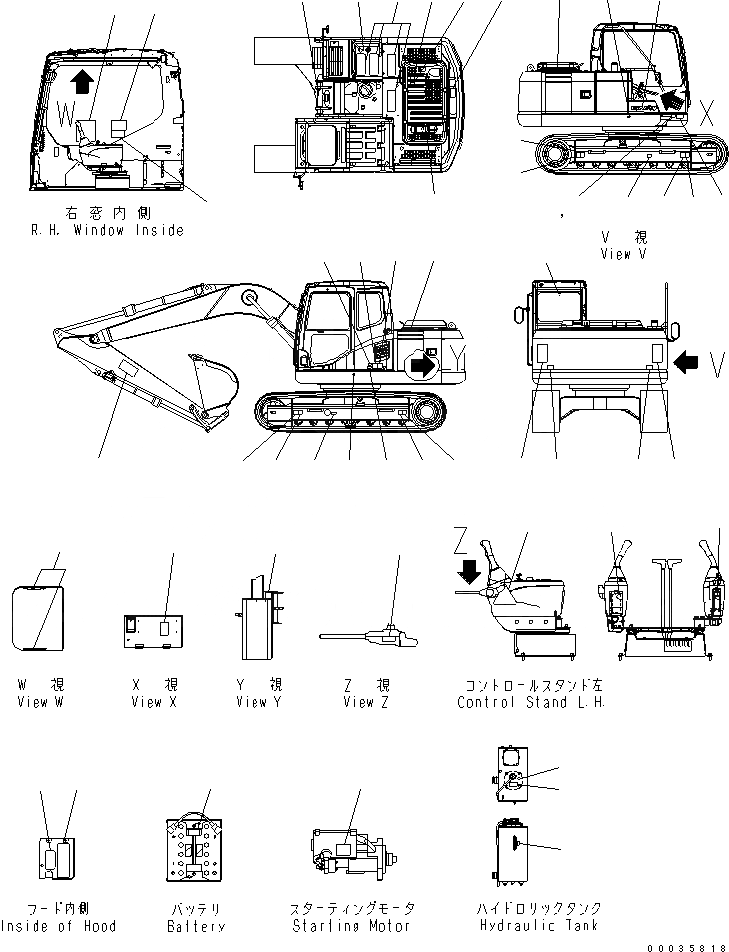

Схема запчастей Komatsu PC130-7K - МАРКИРОВКА (АНГЛ.)(№7-) МАРКИРОВКА
15
33
38
3
16
21
13
11
12
23
27
4
28
29
8
18
19
9
28
29
26
35
32
31
23
2
7
29
28
9
27
36
28
29
6
37
37
6
10
34
5
1
20
24
25
22
21
14
5
8
17
30

№

Артикул

Название

Примечание

Количество

1

09685-00002

PLATE¤ OPERATING

2

20Y-00-K2220

PLATE

3

09690-M0063

PLATE¤ MARK

4

09690-P0450

PLATE¤ MARK

5

09842-A0481

PLATE¤ CAUTION

6

20E-00-K1150

PLATE¤ CAUTION

7

20E-00-K1140

PLATE¤ CAUTION

8

09653-A0481

PLATE¤ SAFETY

9

09657-A0881

PLATE¤ SAFETY

10

09659-A057B

PLATE¤ SAFETY

11

09667-A0481

PLATE¤ SAFETY

12

09805-A0881

PLATE¤ SAFETY

13

09805-C0481

PLATE¤ SAFETY

14

203-00-71130

PLATE¤SAFETY

15

207-00-K1951

PLATE

16

09669-0000E

PLATE¤ CAUTION

17

09669-0000C

PLATE¤ CAUTION

18

09601-00001

PLATE

19

04418-13060

SCREW

20

09963-A1640

TAG

21

154-54-23260

SEAT

22

206-00-71290

SEAT

23

203-00-71110

PLATE

24

203-00-71240

PLATE, FUSE

|24

207-00-71360

PLATE

25

206-00-K1010

PLATE

26

20Y-00-32420

PLATE

27

21U-98-31160

PLATE¤ MARK

28

09960-00801

MARK

29

09960-00802

MARK

30

203-00-31120

PLATE¤ INSTRUCTION

31

09696-40100

PLATE

|31

09696-40102

PLATE

32

09696-50073

PLATE

33

203-00-71150

PLATE

34

20Y-00-K2380

PLATE

35

20E-00-K1710

PLATE¤ CAUTION

36

20E-00-K1690

PLATE¤ CAUTION

37

14X-98-23330

PLATE

38

20J-00-11271

PLATE, QUICK COUPLER WARNING

Выбрано товаров: 40
