Запчасти Komatsu PC130-7K ДВЕРЬ ЛЕВ. ЧАСТИ КОРПУСА

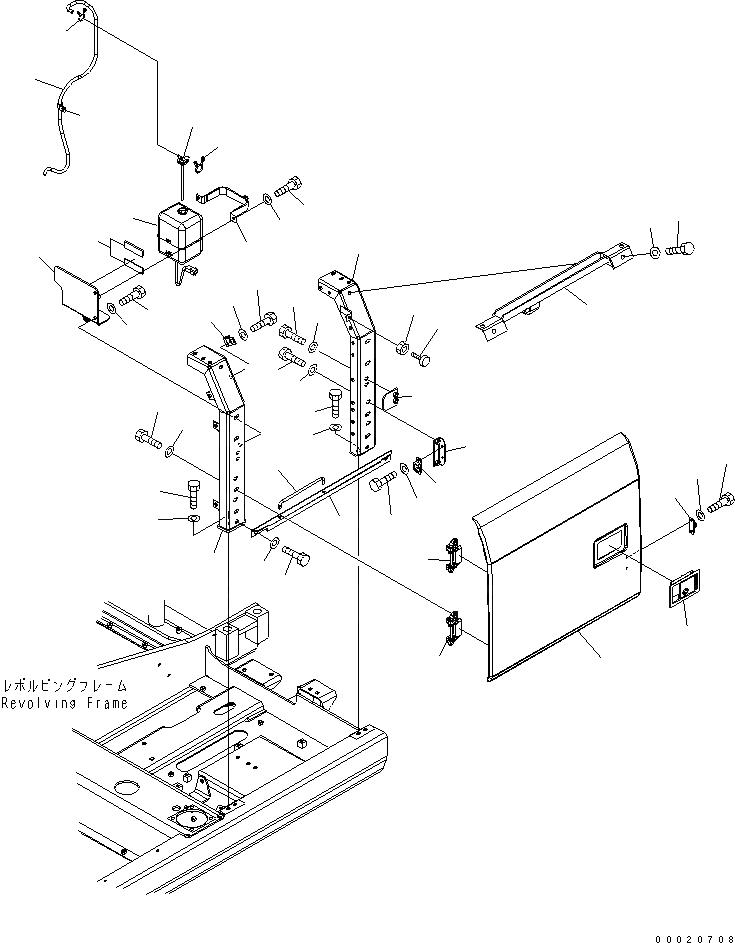

Схема запчастей Komatsu PC130-7K - ДВЕРЬ ЛЕВ. ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45

Артикул

Название

Примечание

Количество

1

203-54-73221

FRAME

2

203-54-73231

FRAME

3

203-54-73240

FRAME

4

01010-81230

BOLT

5

01643-31232

WASHER

6

203-54-73251

PLATE

7

01010-81230

BOLT

8

01643-31232

WASHER

9

20Y-54-28170

BRACKET

10

01010-81230

BOLT

11

01643-31232

WASHER

12

205-54-51970

DOVE TAIL

13

01010-80616

BOLT

14

01643-30623

WASHER

15

20Y-54-11611

STOPPER

16

01580-11008

NUT

17

20Y-54-61470

PLATE

18

01010-81230

BOLT

19

01643-31232

WASHER

20

20Y-54-29231

BAR

21

203-54-73211

COVER

22

198-54-41982

LOCK ASS'Y

23

20Y-54-63411

HINGE (WELDED)

24

205-54-53550

DOVE TAIL

25

01010-80612

BOLT

26

01643-30623

WASHER

27

01010-81230

BOLT

28

01643-31232

WASHER

29

01010-81240

BOLT

30

01643-31232

WASHER

31

203-03-71511

BRACKET

32

205-03-71440

SHEET

33

01010-81230

BOLT

34

01643-31232

WASHER

35

203-03-71531

BRACKET

36

01010-81020

BOLT

37

01643-31032

WASHER

38

20Y-06-15240

TANK ASS'Y

|39

TANK

39

205-03-71532

CAP

|39

205-03-71540

PACKING

40

203-03-71390

HOSE

41

206-03-43340

CLIP

42

04434-51212

CLIP

43

01010-81230

BOLT

44

01643-31232

WASHER

45

04434-51212

CLIP

Выбрано товаров: 47
