Запчасти Komatsu PC128UU-1 ОСНОВН. КЛАПАН (/) (-АКТУАТОР) (ДЛЯ MONO-СТРЕЛА)(№7-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

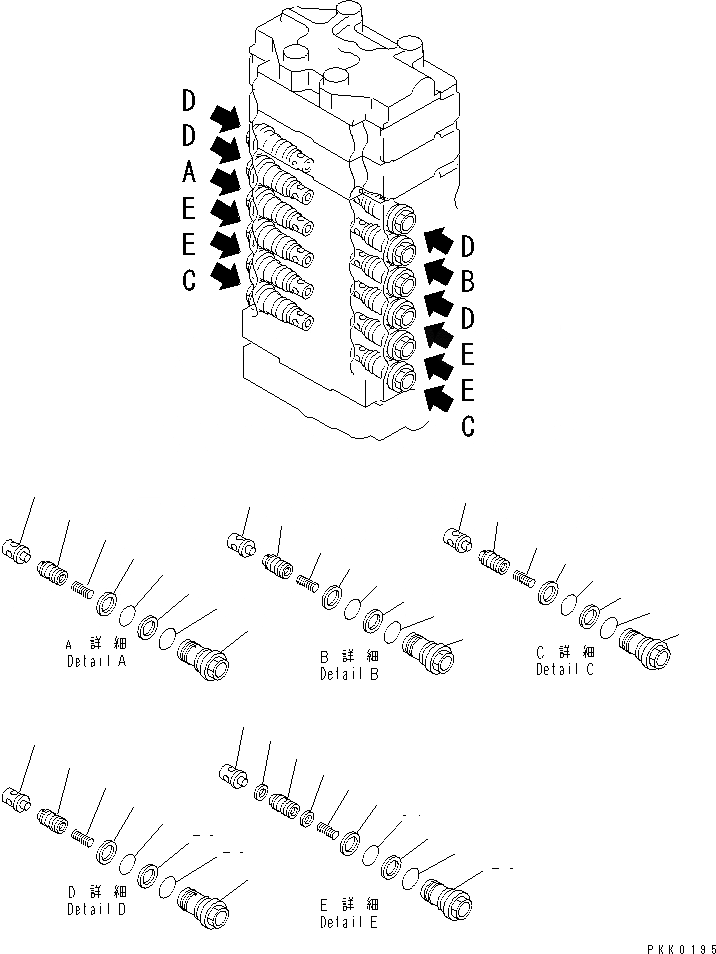

Схема запчастей Komatsu PC128UU-1 - ОСНОВН. КЛАПАН (/) (-АКТУАТОР) (ДЛЯ MONO-СТРЕЛА)(№7-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
32
33

Артикул

Название

Примечание

Количество

|$1

723-38-17400

VALVE ASS'Y

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1664-01A0 T0 Y1664-12A0.

1

723-36-41110

VALVE

2

723-36-41121

VALVE

|$5

723-36-42401

VALVE ASS'Y

3

PISTON SUB ASS'Y

4

SLEEVE

5

SPRING

6

700-80-61260

O-RING

7

700-80-61430

RING

8

07002-13034

O-RING

|$12

723-36-41400

VALVE ASS'Y

9

PISTON SUB ASS'Y

10

SLEEVE

11

SPRING

12

700-80-61260

O-RING

13

700-80-61430

RING

14

07002-13034

O-RING

|$19

723-36-41500

VALVE ASS'Y

15

PISTON SUB ASS'Y

16

SLEEVE

17

SPRING

18

700-80-61260

O-RING

19

700-80-61430

RING

20

07002-13034

O-RING

|$26

723-36-40400

VALVE ASS'Y

21

PISTON SUB ASS'Y

22

SLEEVE

23

SPRING

24

700-80-61260

O-RING

25

700-80-61430

RING

26

07002-13034

O-RING

|$33

723-36-43301

VALVE ASS'Y

27

PISTON

28

SEAL

29

SLEEVE

30

SPRING

31

700-80-61260

O-RING

32

700-80-61430

RING

33

07002-13034

O-RING

Выбрано товаров: 40
