Запчасти Komatsu PC128UU-1 ОСНОВН. КЛАПАН (/) (-АКТУАТОР) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

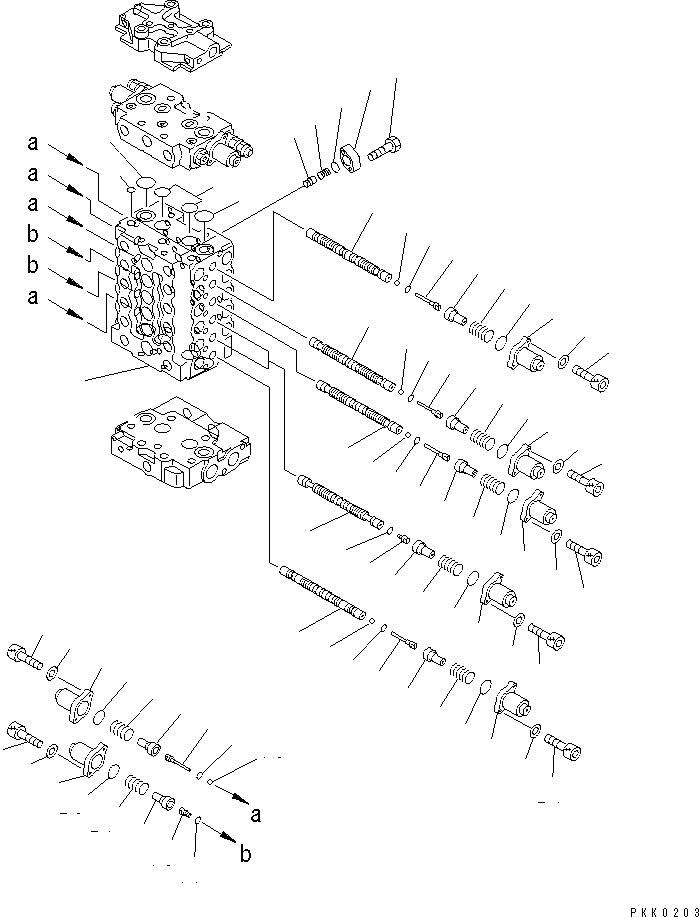

Схема запчастей Komatsu PC128UU-1 - ОСНОВН. КЛАПАН (/) (-АКТУАТОР) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
16
17
17
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20
21
21
21
22
22
22
22
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
25
25
25

Артикул

Название

Примечание

Количество

|$3

723-37-16400

VALVE ASS'Y

|$4

723-37-16102

VALVE ASS'Y

|$5

723-37-16100

VALVE ASS'Y

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1662-01A0 TO Y1662-10A0.

|$10

BODY SUB ASS'Y

|$11

BODY SUB ASS'Y

1

07000-12014

O-RING

2

07000-13028

O-RING

3

07000-03035

O-RING

4

723-36-15160

FLANGE

5

07000-12020

O-RING

6

723-36-15260

VALVE,CHECK

7

07750-01628

SPRING

8

01010-80830

BOLT

9

BODY

10

SPOOL

11

SPOOL

11

SPOOL

12

SPOOL

13

SPOOL

14

SPOOL

14

SPOOL

15

723-36-15130

PLUG

16

723-36-15140

PLUG

17

07002-10823

O-RING

18

708-7T-16460

BALL

19

723-36-15120

RETAINER

20

723-36-14110

SPRING

21

723-36-14120

SPRING

22

723-36-15110

CASE

23

723-36-15170

O-RING

24

01252-60622

BOLT

25

01641-20608

WASHER

Выбрано товаров: 33
