Запчасти Komatsu PC128UU-1 ТОПЛИВН. БАК. (КРЕПЛЕНИЕ)(№9-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

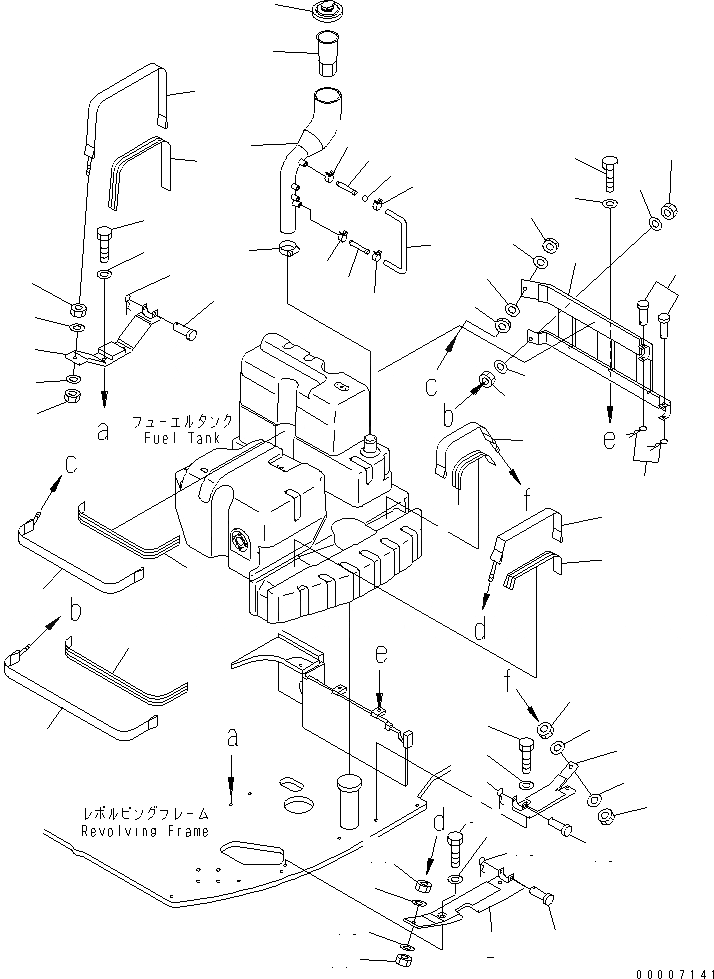

Схема запчастей Komatsu PC128UU-1 - ТОПЛИВН. БАК. (КРЕПЛЕНИЕ)(№9-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
4
5
5
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24
24
25
26
26
27
27

Артикул

Название

Примечание

Количество

1

20U-04-21181

BRACKET

2

21W-04-31220

BRACKET

3

21Y-04-11211

BRACKET

4

21Y-04-11351

BRACKET

5

01010-81230

BOLT

6

01643-31232

WASHER

7

21Y-04-11250

BAND

8

21Y-04-11260

CUSHION

9

21Y-04-11270

BAND

10

21Y-04-11280

CUSHION

11

21Y-04-11290

BAND

12

21Y-04-11310

CUSHION

13

21Y-04-11320

BAND

14

21Y-04-11330

CUSHION

15

20U-04-21240

PIN

16

04052-11038

PIN,SNAP

17

01580-11210

NUT

18

01643-31232

WASHER

19

21Y-04-11620

HOSE

20

20Y-04-11160

CAP

21

07056-18416

STRAINER

22

07289-00105

CLAMP

23

21Y-04-11660

TUBE

24

07285-00155

CLIP

25

201-04-21160

BALL

26

21W-04-31270

CONNECTOR

27

07285-00180

CLIP

Выбрано товаров: 27
