Запчасти Komatsu PC128US-2 РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (YELНИЗ.)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ

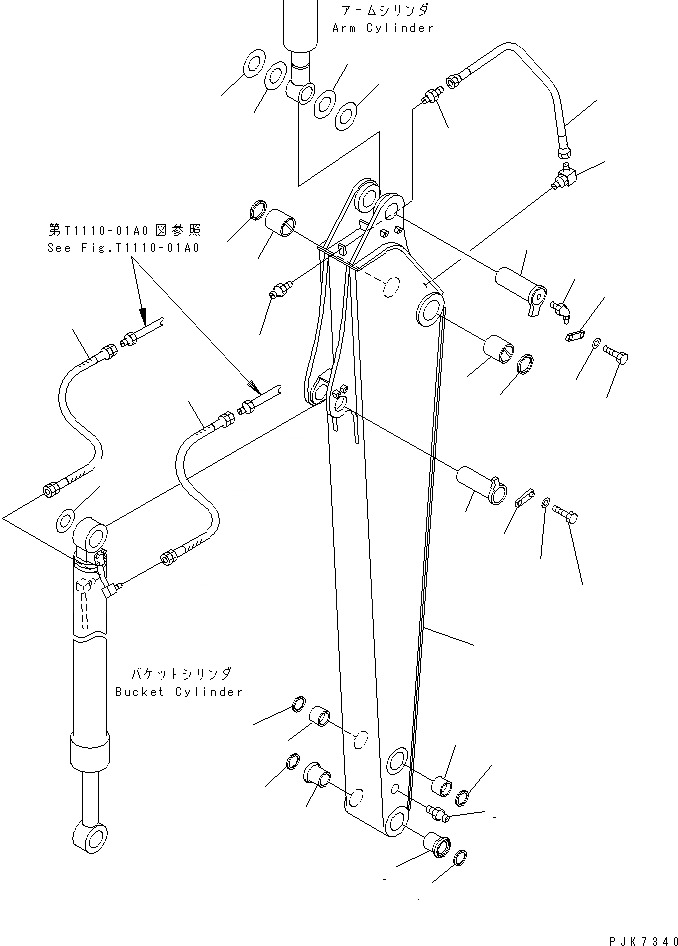

Схема запчастей Komatsu PC128US-2 - РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (YELНИЗ.)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
4
5
6
6
7
7
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25

Артикул

Название

Примечание

Количество

|1

22B-70-00061

ARM ASS'Y

|1

22B-70-00060

ARM ASS'Y

1

ARM (YELLOW)

2

22B-70-12410

BUSHING

|2

203-70-56130

BUSHING

3

203-70-42182

BUSHING

4

203-70-56150

BUSHING

5

07020-00000

FITTING

6

07145-00070

SEAL,DUST

7

203-70-33210

SEAL

8

203-70-42121SA

PIN

9

21W-70-11310SA

PLATE

10

01010-81230

BOLT

11

01643-31232

WASHER

12

21Y-70-14790

SPACER¤ 1.0MM

13

21Y-70-14820

SPACER¤ 2.0MM

14

07020-00675

FITTING

15

202-70-52121SA

PIN (YELLOW)

16

21Y-70-14710

SPACER¤ 1.0MM

17

21W-70-11310SA

PLATE

18

01010-81230

BOLT

19

01643-31232

WASHER

20

07096-20513

HOSE

21

07096-20413

HOSE

22

22B-70-15210

TUBE

23

20Y-70-11540

CONNECTOR

24

07020-00000

FITTING

25

20Y-70-11590

ELBOW

Выбрано товаров: 28
