Запчасти Komatsu PC128US-2 СТРЕЛА (СТРЕЛА¤РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) (ДЛЯ НАВЕСН.ОБОРУД.) (BLUE)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ

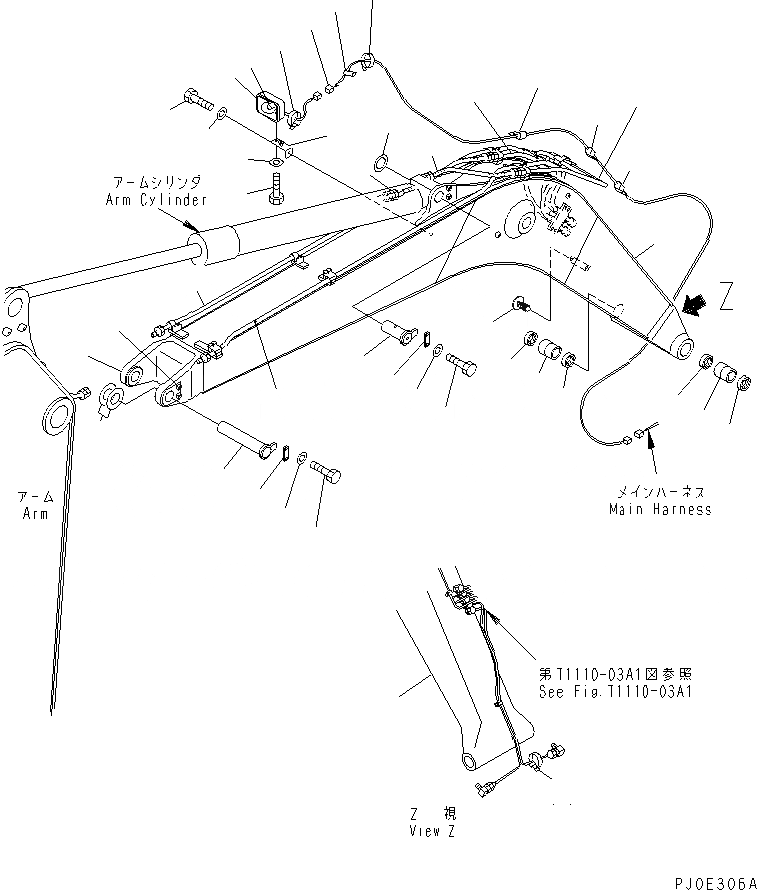

Схема запчастей Komatsu PC128US-2 - СТРЕЛА (СТРЕЛА¤РАБОЧ. ОСВЕЩЕНИЕ И ПАЛЕЦ) (ДЛЯ НАВЕСН.ОБОРУД.) (BLUE)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2A
2B
2
2
3
3
4
5
5
6
7
8
9
10
11
12
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

Артикул

Название

Примечание

Количество

|1

22B-70-00211SS

BOOM ASS'Y

|1

22B-70-00210SS

BOOM ASS'Y

1

BOOM

|1

BOOM

|2

22B-70-00220

BRACKET ASS'Y

2A

BRACKET

2B

203-46-41130

SEAT

2

203-70-66110

BUSHING

3

07145-00070

SEAL,DUST

4

20T-54-74510

CAP

5

07145-00070

SEAL,DUST

6

22B-06-11690

WORK LAMP ASS'Y

7

421-06-23330

BULB¤ 70W

8

22B-70-11380

BRACKET

9

01010-81225

BOLT

10

01643-31232

WASHER

11

22B-06-11342

WIRING HARNESS

12

04434-51012

CLIP

13

08034-20834

BAND

14

08034-30521

BAND

15

01010-81020

BOLT

16

01643-31032

WASHER

17

22B-70-15220SS

PIN

18

21W-70-11310SS

PLATE

19

01010-81230

BOLT

20

01643-31232

WASHER

21

20U-70-31340

SPACER¤ 1.0MM

|21

20U-70-31330

SPACER¤ 0.5MM

22

203-70-42121SS

PIN

23

21W-70-11310SS

PLATE

24

01010-81230

BOLT

25

01643-31232

WASHER

26

21Y-70-14830

SPACER¤ 1.0MM

27

22B-62-15141SS

TUBE

28

22B-62-15131SS

TUBE

29

22B-62-12550

HOSE

30

203-62-61750

HOSE

31

22B-62-15122SS

TUBE

32

22B-62-15111SS

TUBE

Выбрано товаров: 39
