Запчасти Komatsu PC128US-2 ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ ПРАВ. И КЛАПАН PPCAND ТРУБЫ ПРАВ.) (ДЛЯ ОТВАЛ И НАВЕСН. ОБОРУД)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

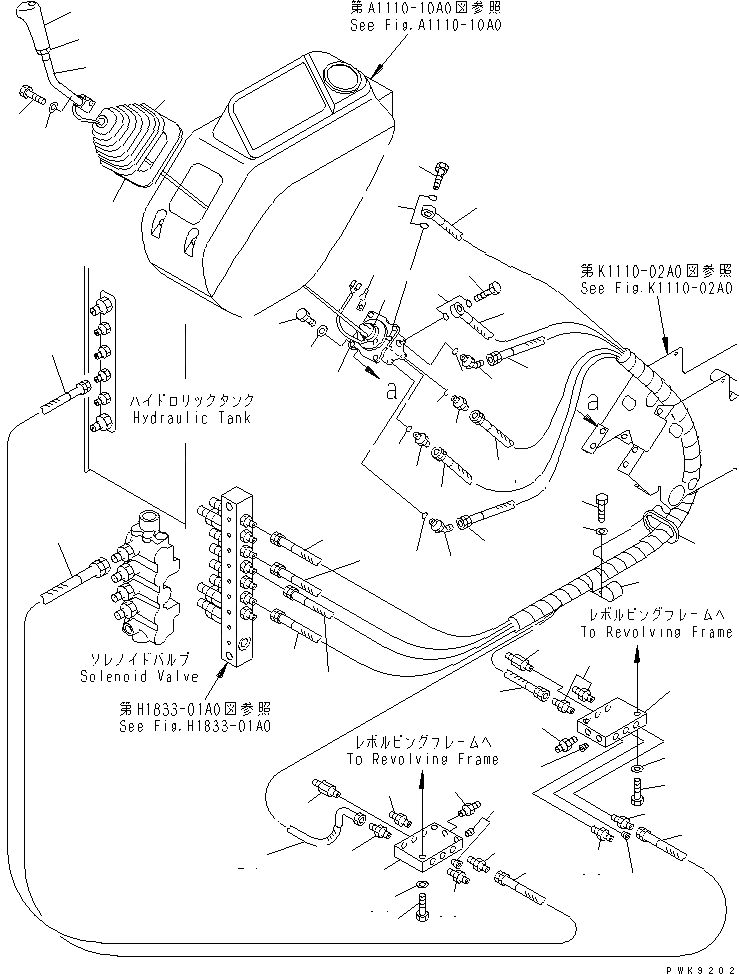

Схема запчастей Komatsu PC128US-2 - ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ ПРАВ. И КЛАПАН PPCAND ТРУБЫ ПРАВ.)      (ДЛЯ ОТВАЛ И НАВЕСН. ОБОРУД)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
18A
18A
19
19
20
20
21
21
22
23
24
24
25
26
27
28
29
29
30
30
31
31
32
32
32
33
33
33
33
33
33
33
34
34
35
35
36
36
37
37

Артикул

Название

Примечание

Количество

1

20T-43-71130

LEVER,R.H.

2

01010-81030

BOLT

3

01643-31032

WASHER

4

20T-06-71112

SWITCH¤ KNOB

|4

20T-06-71111

SWITCH¤ KNOB

5

20T-43-71190

NUT

6

08034-30521

BAND

7

20T-43-71160

BOOT

8

20T-43-71360

PLATE

9

702-16-01661

VALVE ASS'Y

10

01010-80820

BOLT

11

01643-30823

WASHER

12

08053-01510

CLIP

13

07230-20210

UNION

14

07002-11423

O-RING

15

07236-10210

ELBOW

16

07002-11423

O-RING

17

203-62-62651

HOSE¤ 1250MM,RED-GREEN

18

20Y-62-23273

HOSE¤ 2850MM,YELLOW

|18

20Y-62-21921

HOSE¤ 2800MM,YELLOW

18A

20Y-62-21921

HOSE¤ 2800MM,BLUE

19

22B-62-13310

HOSE¤ 2900MM,BLACK

|19

20Y-62-23273

HOSE¤ 2850MM,BLACK

20

22B-62-13310

HOSE¤ 2900MM,RED

21

22B-62-13330

HOSE¤ 1600MM,BLUE-WHITE

22

702-16-53240

PLUG

23

203-62-57730

BOLT

24

07000-12018

O-RING

25

08034-00536

BAND

26

113-899-7950

CLIP

27

01010-81020

BOLT

28

01643-31032

WASHER

29

22B-62-13110

BLOCK

30

01010-81040

BOLT

31

01643-31032

WASHER

32

07043-70211

PLUG

33

07238-10210

CONNECTOR

34

418-878-1480

NIPPLE

35

07238-10313

CONNECTOR

36

22B-62-13210

HOSE

37

22B-62-13220

HOSE

Выбрано товаров: 41
