Запчасти Komatsu PC128US-2-AT ПОВОРОТНОЕ СОЕДИНЕНИЕ (ДЛЯ ОТВАЛ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

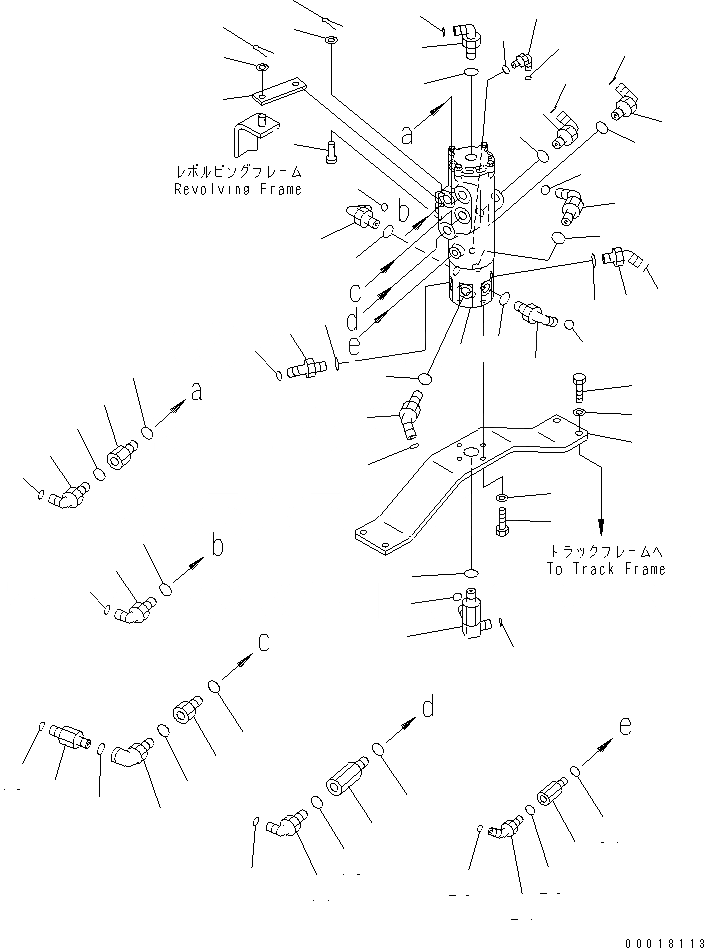

Схема запчастей Komatsu PC128US-2-AT - ПОВОРОТНОЕ СОЕДИНЕНИЕ (ДЛЯ ОТВАЛ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
11
11
12
13
13
13
13
13
13
14
14
14
14
14
15
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
35
36
37
38
39
40
41
41
42
42
43
43
44
45

Артикул

Название

Примечание

Количество

1

703-09-33110

SWIVEL JOINT ASS'Y

2

22B-30-11221

BRACKET

3

01010-81235

BOLT

4

01643-31232

WASHER

5

01010-81640

BOLT

6

01643-31645

WASHER

7

22B-60-11413

LINK

8

201-60-11230

PIN

9

01641-21626

WASHER

10

04050-14030

PIN

11

02782-10522

ELBOW

12

48A-62-11820

ELBOW

13

07002-12434

O-RING

14

02896-11015

O-RING

15

02783-10522

ELBOW

16

07002-12434

O-RING

17

02896-11015

O-RING

18

02782-10422

ELBOW

19

07002-22034

O-RING

20

02896-21012

O-RING

21

22B-62-18910

TEE

22

07002-22034

O-RING

23

02896-21012

O-RING

24

02783-10210

ELBOW

25

07002-11423

O-RING

26

02896-11008

O-RING

27

02782-10210

ELBOW

28

07002-11423

O-RING

29

02896-11008

O-RING

30

22B-62-18940

ELBOW

31

07002-12434

O-RING

32

02896-11012

O-RING

33

203-62-61410

JOINT

34

201-62-71810

JOINT

35

07002-12434

O-RING

36

207-62-62460

ADAPTER

37

07002-11423

O-RING

38

21W-62-42481

NIPPLE

39

07002-12434

O-RING

40

02896-11015

O-RING

41

02782-10425

ELBOW

42

07002-12434

O-RING

43

02896-11012

O-RING

44

21Y-62-11190

JOINT

45

07002-12434

O-RING

Выбрано товаров: 45
