Запчасти Komatsu PC128US-1 РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (ОТВАЛ LESS) РАБОЧЕЕ ОБОРУДОВАНИЕ

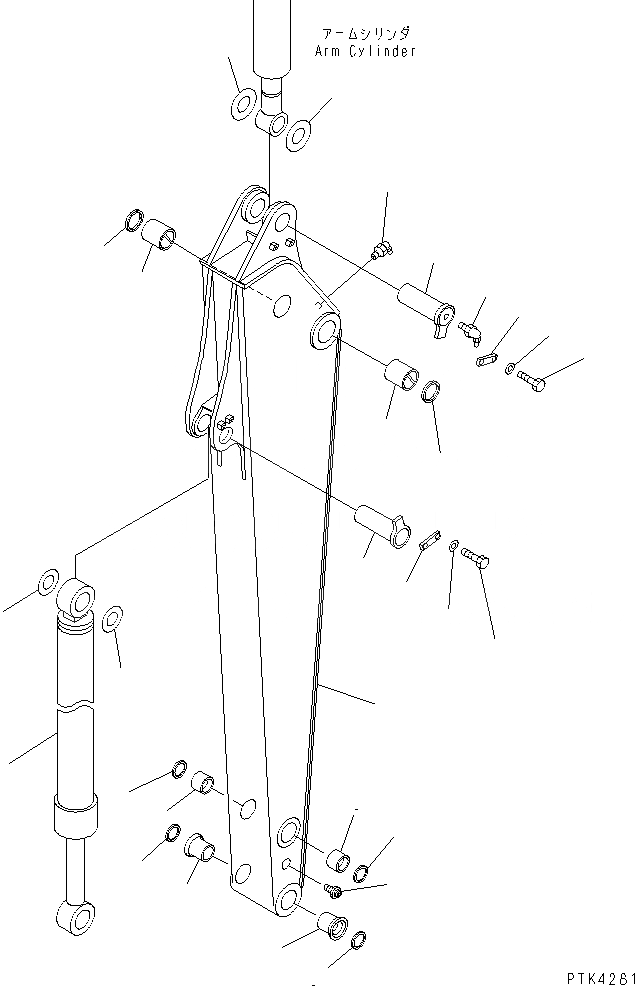

Схема запчастей Komatsu PC128US-1 - РУКОЯТЬ (РУКОЯТЬ И ПАЛЕЦ) (ОТВАЛ LESS) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
4
5
6
7
7
8
8
8
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20

Артикул

Название

Примечание

Количество

|1

21Y-70-00191

ARM ASS'Y

1

ARM

2

203-70-56130

BUSHING

3

203-70-56150

BUSHING

4

203-70-42182

BUSHING

5

07020-00900

FITTING,GREASE

6

07020-00000

FITTING,GREASE

7

07145-00070

SEAL,DUST

8

203-70-33210

SEAL,DUST

9

203-70-42121

PIN

10

21W-70-11310

PLATE

11

01010-81230

BOLT

12

01643-31232

WASHER

13

21Y-70-14790

SPACER¤ 1.0MM

|13

203-70-24170

SPACER¤ 1.0MM

|13

21Y-70-14820

SPACER¤ 2.0MM

|13

203-70-41430

SPACER¤ 2.0MM

14

07020-00675

FITTING,GREASE

15

202-70-52121

PIN

16

21Y-70-14710

SPACER¤ 1.0MM

|16

202-70-48460

SPACER¤ 1.0MM

17

21W-70-11310

PLATE

18

01010-81230

BOLT

19

01643-31232

WASHER

20

203-63-X2731

CYLINDER GROUP,BUCKET (SEE FIG.Y1620-41A0)

Выбрано товаров: 25
