Запчасти Komatsu PC128US-1 ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) (ОТВАЛ LESS) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

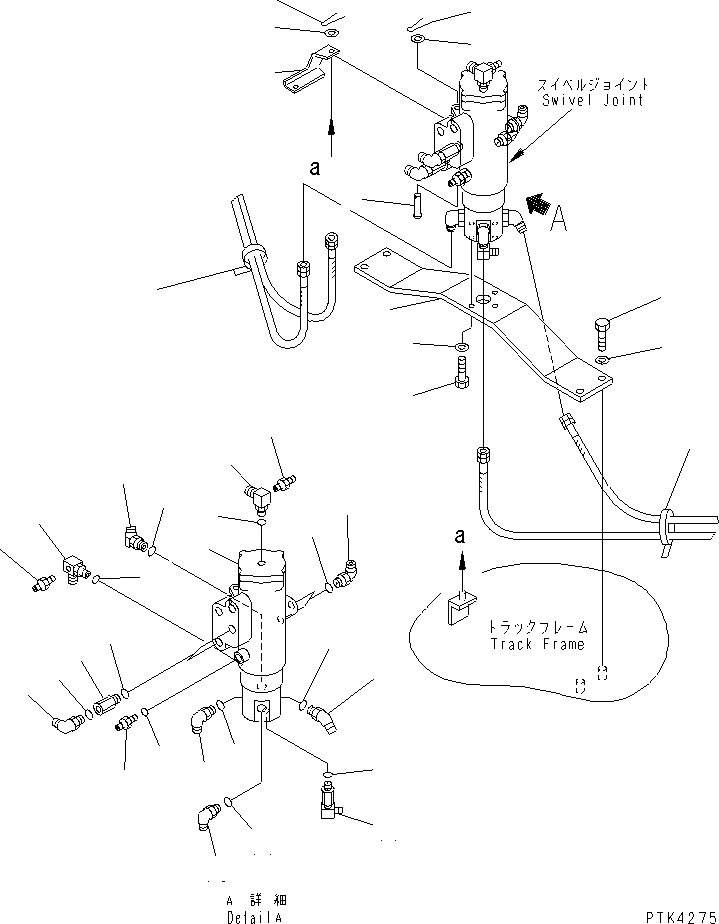

Схема запчастей Komatsu PC128US-1 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ) (ОТВАЛ LESS) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27

Артикул

Название

Примечание

Количество

1

203-30-66122

BRACKET

2

01010-81235

BOLT

3

01643-31232

WASHER

4

01010-81640

BOLT

5

01643-31645

WASHER

6

203-60-62411

LINK

7

201-60-11230

PIN

8

01641-21626

WASHER

9

04050-14025

PIN

10

07235-10522

ELBOW

11

07002-12434

O-RING

12

07236-10522

ELBOW

13

07002-12434

O-RING

14

203-62-56710

ELBOW

15

07002-02034

O-RING

16

07238-10422

CONNECTOR

17

203-62-57891

ELBOW

18

07002-02034

O-RING

19

07230-20210

UNION

20

07002-01423

O-RING

21

205-966-7420

ELBOW

22

208-06-11220

NIPPLE

23

07002-01423

O-RING

24

203-62-61410

JOINT

25

07002-12434

O-RING

26

08034-00823

BAND

27

703-08-33232

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A1)

Выбрано товаров: 27
