Запчасти Komatsu PC128US-1 ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. СТОЙКА) (ЛИНИЯ КЛАПАНА PPC ПРАВ.) (ОТВАЛ LESS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

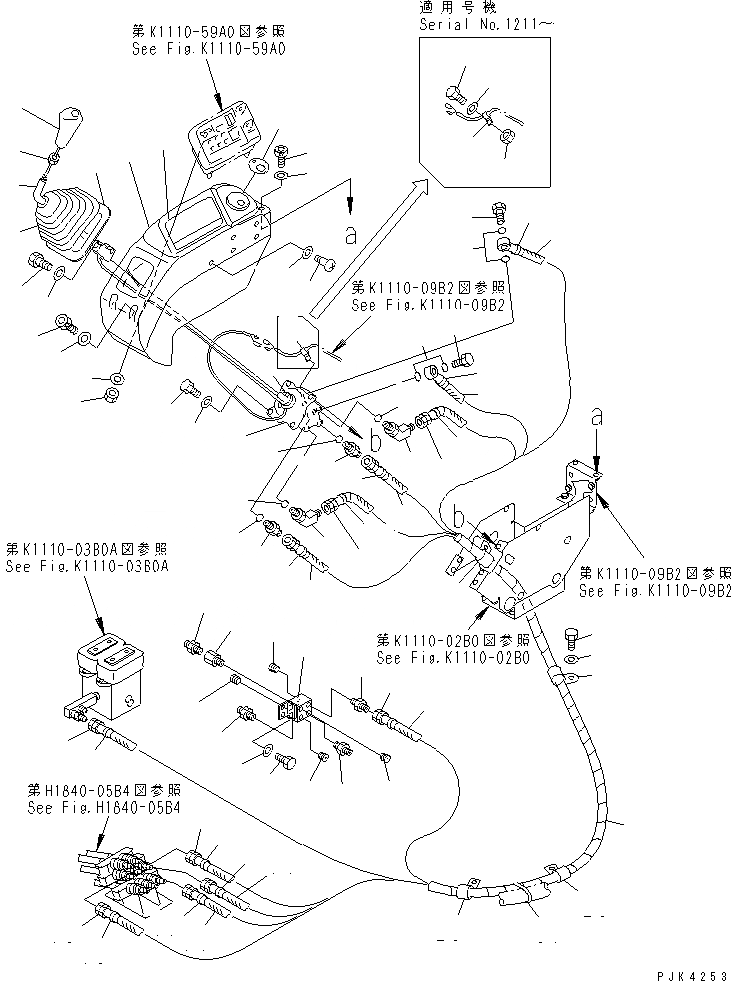

Схема запчастей Komatsu PC128US-1 - ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. СТОЙКА) (ЛИНИЯ КЛАПАНА PPC ПРАВ.) (ОТВАЛ LESS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
6
7
8
8A
8B
8C
8D
9
9A
10
11
11
12
12
13
13
14
14
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
26
26
27
27
27
27
28
28
28
28
29
30
31
32
33
34
35
35
35
36
37
38
38
38
38
39
40
41
42
43
43
44
45
46
47
48

Артикул

Название

Примечание

Количество

1

20U-43-21320

LEVER,R.H.

2

01010-81030

BOLT

3

01643-31032

WASHER

4

20T-06-71111

SWITCH, KNOB

4

20T-06-71110

SWITCH, KNOB

5

20T-43-71190

NUT

6

08053-01510

CLIP

6

08036-10810

CLIP

7

08034-30521

BAND

8

20T-43-71160

BOOT

8A

20T-43-71360

PLATE

8B

01010-80820

BOLT

8C

01643-30823

WASHER

8D

01580-10806

NUT

9

702-16-01181

PILOT VALVE

9

702-16-01180

PILOT VALVE,(SEE FIG.Y1670-01A0A)

9A

01010-80820

BOLT

10

01643-30823

WASHER

11

21Y-62-13160

HOSE

12

21Y-62-13170

HOSE

13

203-62-63350

HOSE, 1900MM

14

203-62-63390

HOSE, 1950MM

15

20T-62-71710

MARK, 1

16

20T-62-71720

MARK, 2

17

20T-62-71730

MARK, 3

18

20T-62-71740

MARK, 4

19

203-62-58160

MARK, P1

20

203-62-58210

MARK, T1

21

203-62-32450

COVER

22

702-16-53240

PLUG

23

203-62-57730

BOLT

24

07000-02018

O-RING

25

07230-20210

UNION

26

07236-10210

ELBOW

27

07002-01423

O-RING

28

155-61-15350

CLIP

29

01010-81020

BOLT

30

01643-31032

WASHER

31

08034-00536

BAND

32

21Y-62-11151

PLATE

33

01010-81020

BOLT

34

01643-31032

WASHER

35

07238-10210

CONNECTOR

36

203-62-51710

NIPPLE

37

170-21-11190

NIPPLE

38

07043-70211

PLUG

39

20U-54-23392

PANEL BOX ASS'Y

40

21W-98-21582

PLATE, OPERATING

41

20T-54-71570

BOLT

42

20T-54-71550

BOLT

43

01643-70823

WASHER

44

20T-43-71480

SCREW

45

01643-70823

WASHER

46

20T-06-71431

BRACKET

47

01580-10605

NUT

48

01641-20608

WASHER

Выбрано товаров: 56
