Запчасти Komatsu PC1250SP-8R ГИДРОЛИНИЯ СТРЕЛЫ (NO. КЛАПАН) H

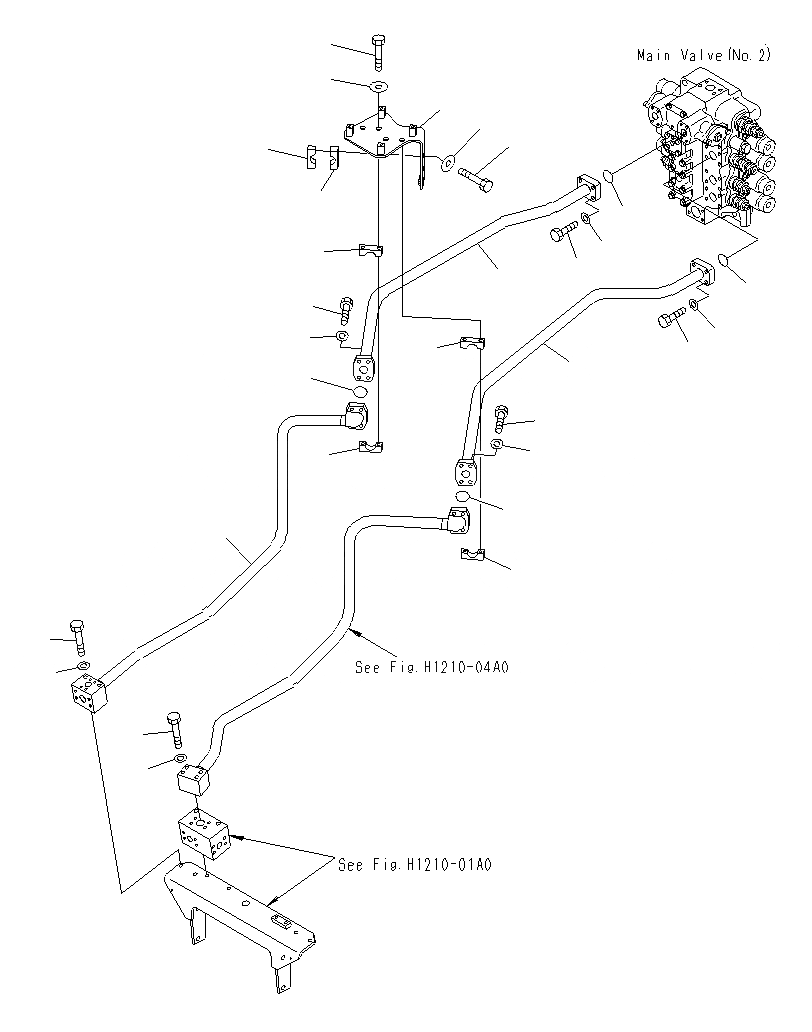

Схема запчастей Komatsu PC1250SP-8R - ГИДРОЛИНИЯ СТРЕЛЫ (NO. КЛАПАН) H
23
24
20
24
23
22
21
7
21
9
8
6
14
11
12
16
21
15
10
13
18
19
22
17
1
22
2
3
4
5

Артикул

Название

Примечание

Количество

1

21N-62-37450

TUBE

2

01011-81225

BOLT

3

01643-31232

WASHER

4

01011-81205

BOLT

5

01643-31232

WASHER

6

21N-62-37470

TUBE

7

07000-B3048

O-RING

8

01010-81455

BOLT

9

01643-31445

WASHER

10

07000-B3048

O-RING

11

01010-81455

BOLT

12

01643-31445

WASHER

13

21N-62-37480

TUBE

14

07000-B3048

O-RING

15

01010-81455

BOLT

16

01643-31445

WASHER

17

07000-B3048

O-RING

18

01010-81455

BOLT

19

01643-31445

WASHER

20

21N-62-41670

BRACKET

21

176-61-41330

CLAMP

22

176-61-41320

CLAMP

23

01010-81270

BOLT

24

175-54-34170

WASHER

Выбрано товаров: 24
