Запчасти Komatsu PC1250SP-8R ОХЛАЖД-Е (ПОСЛЕОХЛАДИТЕЛЬ) (РЕЗЕРВН. БАК) C

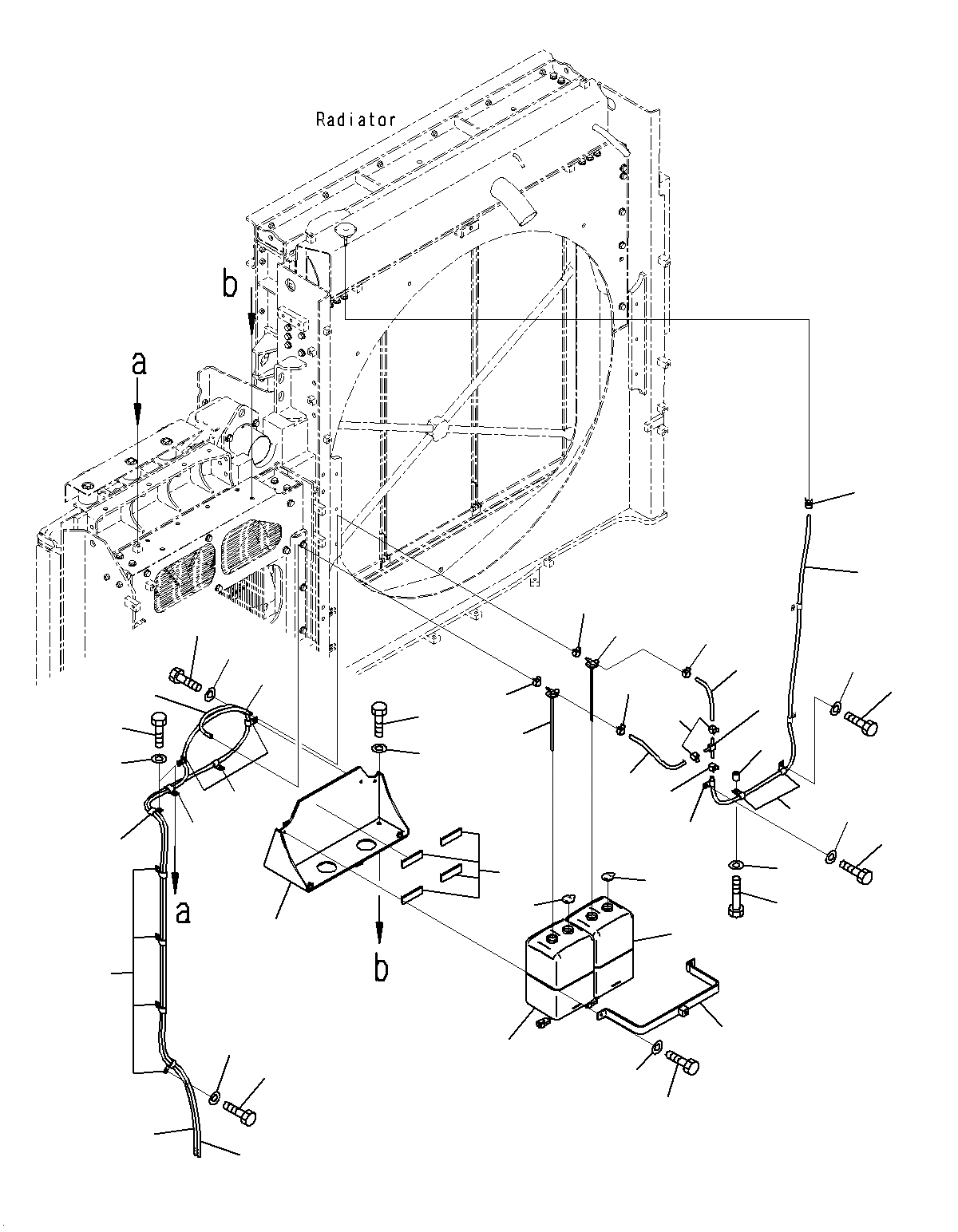

Схема запчастей Komatsu PC1250SP-8R - ОХЛАЖД-Е (ПОСЛЕОХЛАДИТЕЛЬ) (РЕЗЕРВН. БАК) C
2
1
5
4
12
11
3
6
9
14
15
21
28
15
15
13
2
10
22
20
7
8
23
22
17
21
28
18
19
33
34
26
27
30
31
29
29
32
16
37
35
27
36
26
20
25
24

Артикул

Название

Примечание

Количество

1

14S-03-11620

HOSE

2

07285-00110

CLIP

3

04434-51212

CLIP

4

01010-81225

BOLT

5

01643-31232

WASHER

6

195-33-11220

SPACER

7

01010-81250

BOLT

8

01643-31232

WASHER

9

21N-03-32210

JOINT

10

04434-51212

CLIP

11

01010-81225

BOLT

12

01643-31232

WASHER

13

206-03-43331

HOSE

14

6138-85-8531

HOSE

15

07285-00110

CLIP

16

21N-03-42611

BRACKET

17

205-03-71440

SHEET

18

01010-81230

BOLT

19

01643-31232

WASHER

20

21N-03-31491

TANK

|$21

21N-03-31490

TANK

21

21N-03-32360

CAP ASS'Y

22

21N-03-32351

CAP ASS'Y

|$24

21N-03-32350

CAP ASS'Y

|$25

ND071370-0190

SWITCH,LEVEL

23

21N-03-42290

BAND

24

01010-80820

BOLT

25

01643-30823

WASHER

26

21T-03-64350

HOSE

27

21N-03-43310

HOSE

28

07285-00110

CLIP

29

04435-51212

CLIP

30

01010-81225

BOLT

31

01643-31232

WASHER

32

04434-51212

CLIP

33

01010-81225

BOLT

34

01643-31232

WASHER

Выбрано товаров: 37
