Запчасти Komatsu PC1250SP-8R ГИДРОЛИНИЯ ХОДА(ЦЕНТР. РАМА)(№-) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА

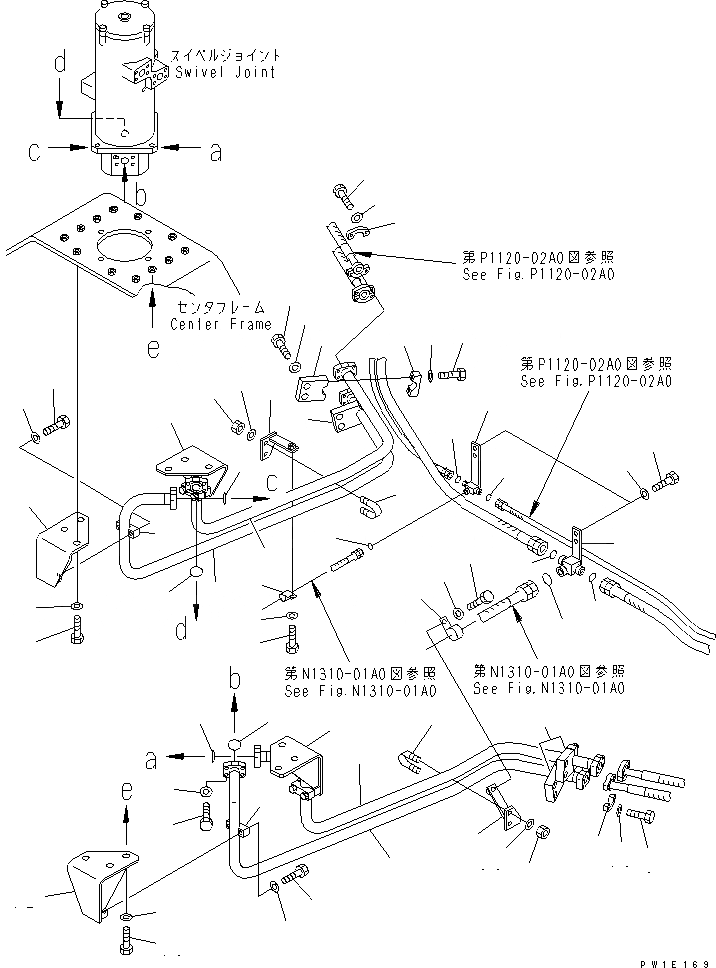

Схема запчастей Komatsu PC1250SP-8R - ГИДРОЛИНИЯ ХОДА(ЦЕНТР. РАМА)(№-) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА
1
2
3
4
5
5
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
25
25
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
37
37
38
39
39

Артикул

Название

Примечание

Количество

1

21N-62-34121

TUBE

2

21N-62-34131

TUBE

3

21N-62-34141

TUBE

4

21N-62-34151

TUBE

5

07000-B3035

O-RING

6

07372-21040

BOLT

7

01643-51032

WASHER

8

07371-31049

FLANGE

9

07372-21035

BOLT

10

01643-51032

WASHER

11

21N-62-34171

CLAMP

12

21N-62-34230

CLAMP

13

01010-81245

BOLT

14

175-54-34170

WASHER

15

205-62-54460

CLAMP

16

01010-81250

BOLT

17

01643-31232

WASHER

18

21N-62-33411

CLAMP

19

01010-81255

BOLT

20

175-54-34170

WASHER

21

205-62-54460

CLAMP

22

01010-81250

BOLT

23

01643-31232

WASHER

24

21N-62-34192

BRACKET

25

02896-11009

O-RING

26

21N-62-34182

BRACKET

27

02896-11018

O-RING

28

207-62-64740

O-RING

29

01010-81240

BOLT

30

01643-31232

WASHER

31

21N-62-34211

BRACKET

32

04434-52212

CLIP

33

21N-62-34221

BRACKET

34

208-06-19170

CLIP

35

07283-33442

CLIP

36

01643-31032

WASHER

37

01597-01009

NUT

38

01010-81230

BOLT

39

01643-31232

WASHER

Выбрано товаров: 39
