Запчасти Komatsu PC1250SP-8R СОЛЕНОИДНЫЙ КЛАПАН ЛИНИЯ(№-) ГИДРАВЛИКА

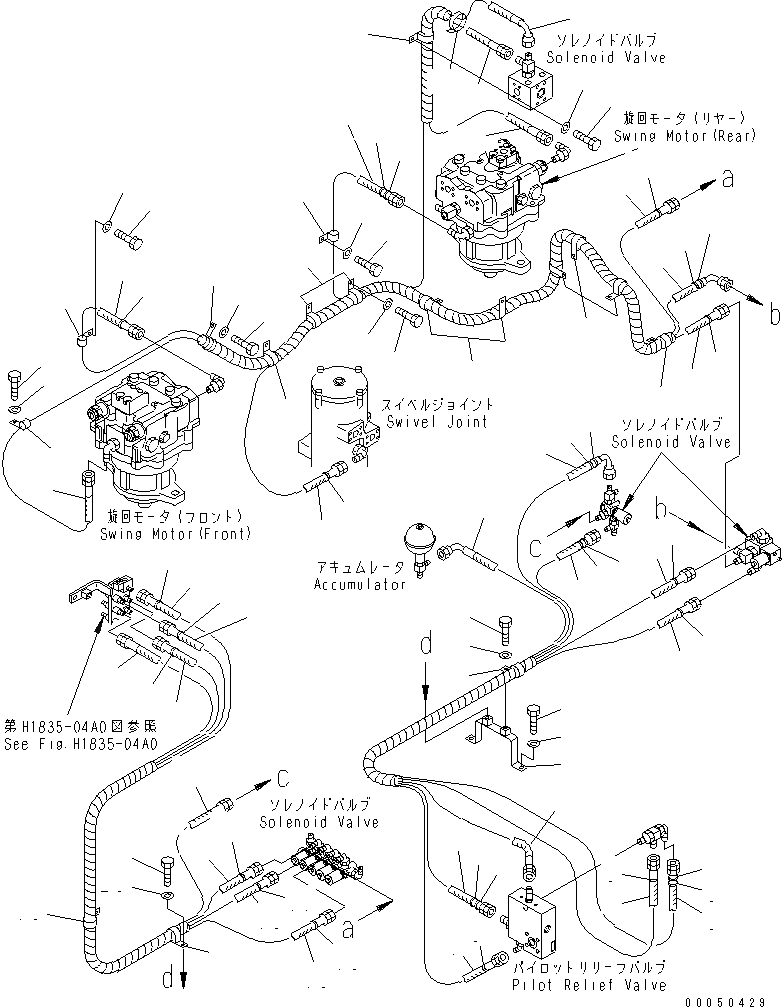

Схема запчастей Komatsu PC1250SP-8R - СОЛЕНОИДНЫЙ КЛАПАН ЛИНИЯ(№-) ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
26
26
27
27
27
27
28
29
29
29
29
30
31
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

1

02760-00313

HOSE

2

02760-00314

HOSE

3

02760-00315

HOSE

4

02761-00316

HOSE

5

02761-00317

HOSE

6

20Y-62-22820

BAND, BLUE

7

20Y-62-22830

BAND, WHITE

8

20Y-62-22840

BAND, BLACK

9

20Y-62-15951

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

02760-00319

HOSE

13

02760-00320

HOSE

14

02760-00321

HOSE

15

20Y-62-22790

BAND, RED

16

20Y-62-22850

BAND, GREEN

17

20Y-62-22860

BAND, BROWN

18

23S-61-24870

CLIP

19

01010-81225

BOLT

20

01643-31232

WASHER

21

02760-00344

HOSE

22

02760-00349

HOSE

23

02760-00353

HOSE

24

02761-00313

HOSE

25

02761-00340

HOSE

26

20Y-62-22810

BAND, YELLOW

27

20Y-62-22830

BAND, WHITE

28

08034-20519

BAND

29

04434-53412

CLIP

30

20Y-62-15951

CLIP

31

01010-81225

BOLT

32

01643-31232

WASHER

33

04434-51512

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

04434-51512

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

04435-51812

CLIP

40

01010-81225

BOLT

41

01643-31232

WASHER

42

04435-51812

CLIP

43

01010-81225

BOLT

44

01643-31232

WASHER

45

21N-62-36480

BRACKET

46

01010-81225

BOLT

47

01643-31232

WASHER

Выбрано товаров: 47
