Запчасти Komatsu PC1250LC-7 PPC ЛИНИИ СОЕД-Е (ШЛАНГИ¤ ДЕКА) ГИДРАВЛИКА

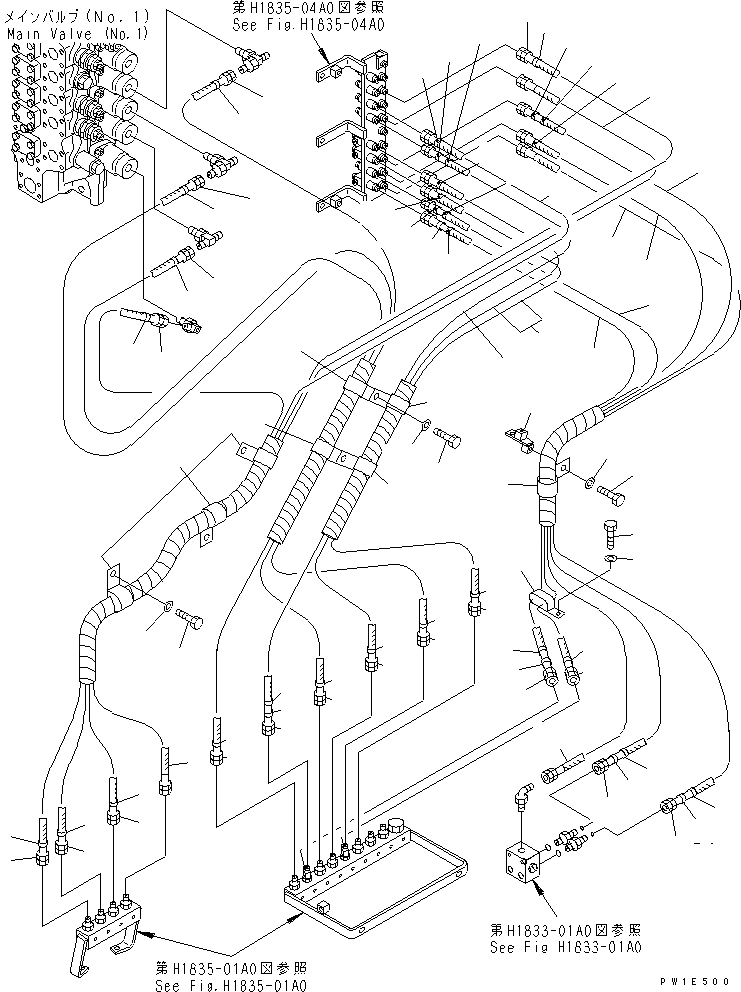

Схема запчастей Komatsu PC1250LC-7 - PPC ЛИНИИ СОЕД-Е (ШЛАНГИ¤ ДЕКА) ГИДРАВЛИКА
1
1
2
2
2
2
2
2
3
3
4
4
5
5
6
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
17
17
17
17
18
18
19
19
19
19
20
21
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
28
28
28
29
29
30
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

1

02760-00324

HOSE

2

02760-00326

HOSE

3

20Y-62-22790

BAND, RED

4

20Y-62-22820

BAND, BLUE

5

20Y-62-22850

BAND, GREEN

6

23S-61-24870

CLIP

7

01010-81225

BOLT

8

01643-31232

WASHER

9

02760-00314

HOSE

10

02760-00315

HOSE

11

20Y-62-22810

BAND, YELLOW

12

20Y-62-22840

BAND, BLACK

13

20Y-62-22860

BAND, BROWN

14

02760-00317

HOSE

15

02760-00318

HOSE

16

20Y-62-22790

BAND, RED

17

20Y-62-22830

BAND, WHITE

18

20Y-62-22850

BAND, GREEN

19

04434-53412

CLIP

20

01010-81225

BOLT

21

01643-31232

WASHER

22

02760-00310

HOSE

23

02760-00318

HOSE

24

02760-00319

HOSE

25

20Y-62-22790

BAND, RED

26

20Y-62-22810

BAND, YELLOW

27

20Y-62-22820

BAND, BLUE

28

20Y-62-22830

BAND, WHITE

29

20Y-62-22850

BAND, GREEN

30

04435-51512

CLIP

31

01010-81225

BOLT

32

01643-31232

WASHER

33

21N-62-36580

BRACKET

34

01010-81225

BOLT

35

01643-31232

WASHER

36

20Y-62-15951

CLIP

Выбрано товаров: 36
