Запчасти Komatsu PC1250-8R СТРЕЛА, СМАЗЫВАЮЩ. ЛИНИЯ (№-) СТРЕЛА, 9MM

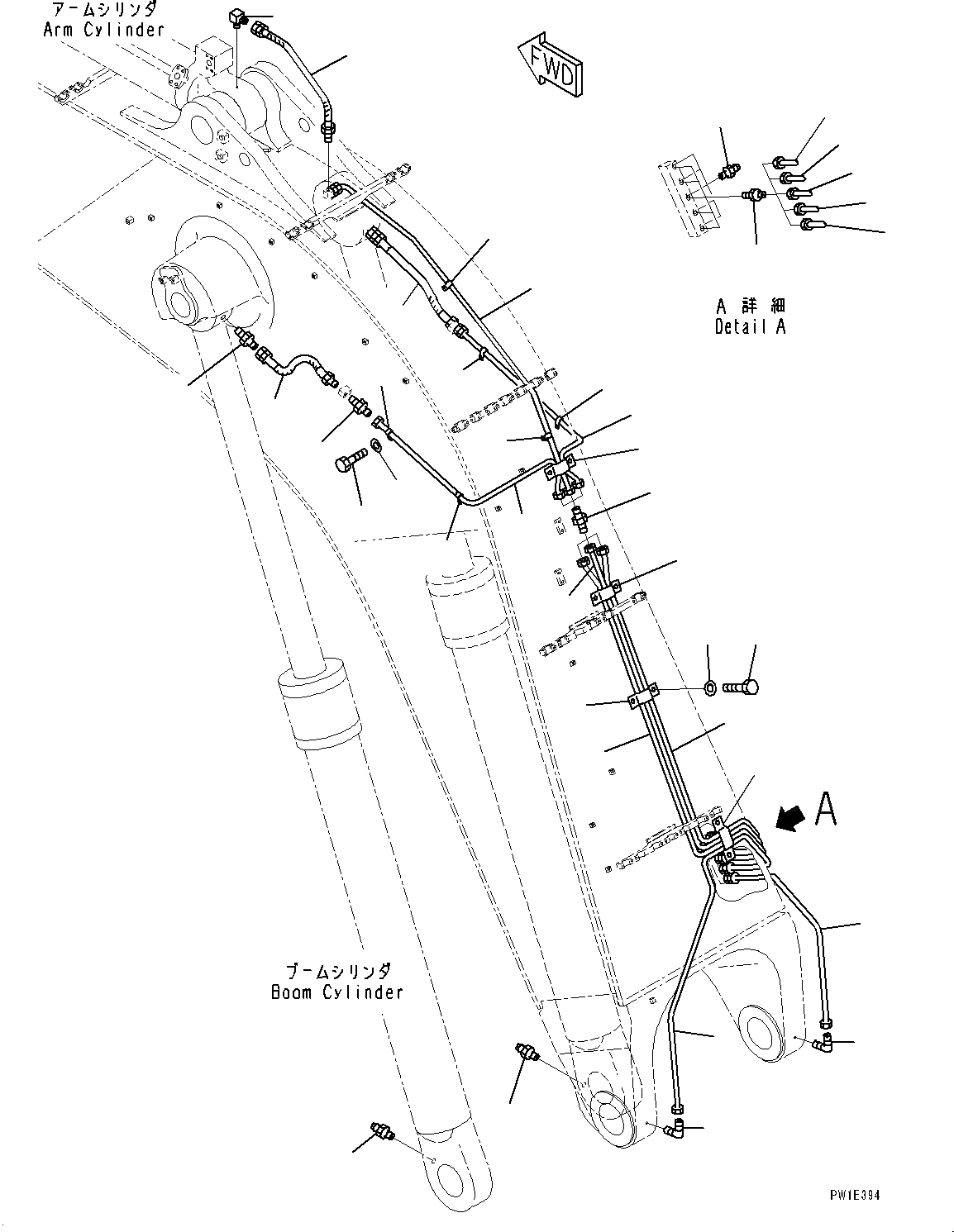

Схема запчастей Komatsu PC1250-8R - СТРЕЛА, СМАЗЫВАЮЩ. ЛИНИЯ (№-) СТРЕЛА, 9MM
23
13
10
9
17
9
18
16
1
4
13
12
14
8
7
5
16
16
9
2
6
3
19
20
21
22
23
16
16
16
19
19
11
3
15
11
1
2
5
4

Артикул

Название

Примечание

Количество

1

21N-70-35112

Tube

2

21N-70-35122

Tube

3

21N-70-35131

Tube

4

21N-70-35141

Tube

5

21N-70-35151

Tube

6

21N-70-35331

Tube

7

21N-70-35341

Tube

8

21N-70-35351

Tube

9

198-79-19280

Hose

10

21N-70-35230

Nipple

11

07214-51013

Connector

12

205-70-51390

Nipple

13

07217-51013

Elbow

14

205-70-51380

Elbow

15

07020-00000

Fitting, Grease

16

04434-51010

Clip

17

01010-81016

Bolt

18

01643-31032

Washer

19

207-70-11770

Clip

20

209-72-16110

Clamp

21

01010-80610

Bolt

22

01643-30623

Washer

23

07020-00675

Fitting, Grease

Выбрано товаров: 23
