Запчасти Komatsu PC1250-8R ЭЛЕКТРОПРОВОДКА (ПРОВОДКА СТАРТЕРА)(№-) ЭЛЕКТРИКА

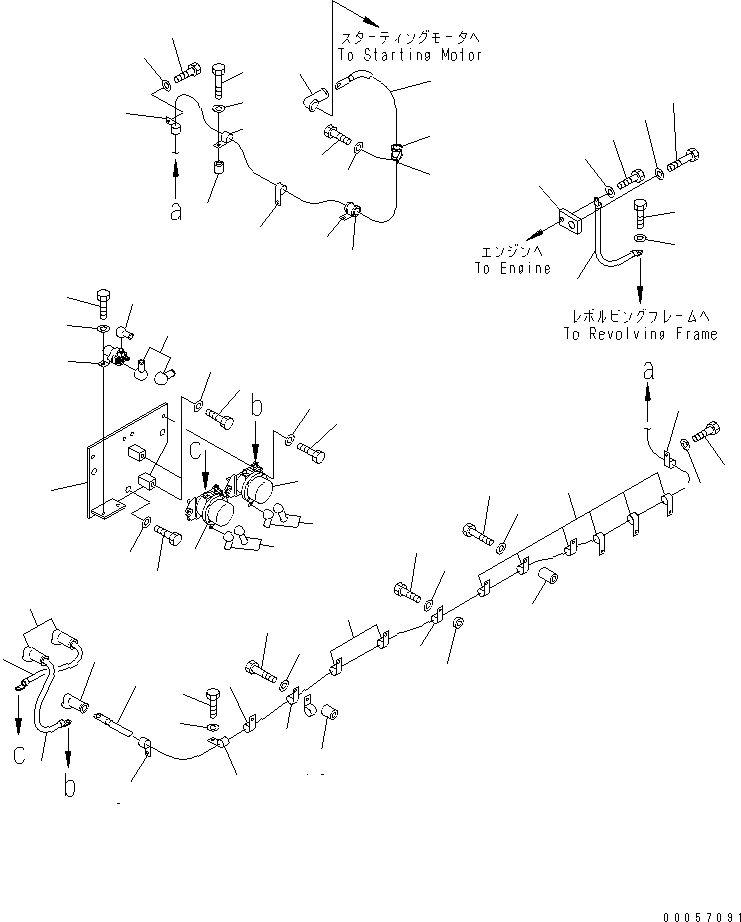

Схема запчастей Komatsu PC1250-8R - ЭЛЕКТРОПРОВОДКА (ПРОВОДКА СТАРТЕРА)(№-) ЭЛЕКТРИКА
1
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
25
26
27
27
28
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
44
45

Артикул

Название

Примечание

Количество

1

21N-06-33241

CABLE

2

08038-10035

CAP

3

08038-10035

CAP

4

08028-72020

CABLE, BATTERY

5

08038-04030

CAP

6

08088-40000

RELAY

7

01010-80830

BOLT

8

01643-30823

WASHER

9

04434-52312

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

04434-52312

CLIP

13

01010-81260

BOLT

14

01643-31232

WASHER

15

203-62-51880

SPACER

16

01010-81270

BOLT

17

01643-31232

WASHER

18

205-03-71330

COLLAR

19

01010-81235

BOLT

20

01643-31232

WASHER

21

198-43-15310

COLLAR, 10MM

22

01010-81225

BOLT

23

01643-31232

WASHER

24

01010-81265

BOLT

25

01643-31232

WASHER

26

20Y-03-11220

COLLAR

27

04434-53212

CLIP

28

07095-20523

CUSHION

29

01010-81225

BOLT

30

01643-31232

WASHER

31

08028-56055

CABLE, GROUND

32

01010-81220

BOLT

33

01643-31232

WASHER

34

21N-06-33250

PLATE

35

01010-81845

BOLT

36

01643-31845

WASHER

37

21N-06-41150

BRACKET

38

01010-81225

BOLT

39

01643-31232

WASHER

40

600-815-2170

SWITCH

41

01010-80620

BOLT

42

01643-30623

WASHER

43

08038-02027

CAP

44

08038-00519

CAP

45

08038-00519

CAP

Выбрано товаров: 45
