Запчасти Komatsu PC1250-8R PPC ЛИНИЯ СОЕД-Е (СОЕД-Е¤ КЛАПАН И КРЕПЛЕНИЕ) (ДЛЯ ВЫС. КАБИНА) (ДЛЯ ПОГРУЗ.)(№-) ГИДРАВЛИКА

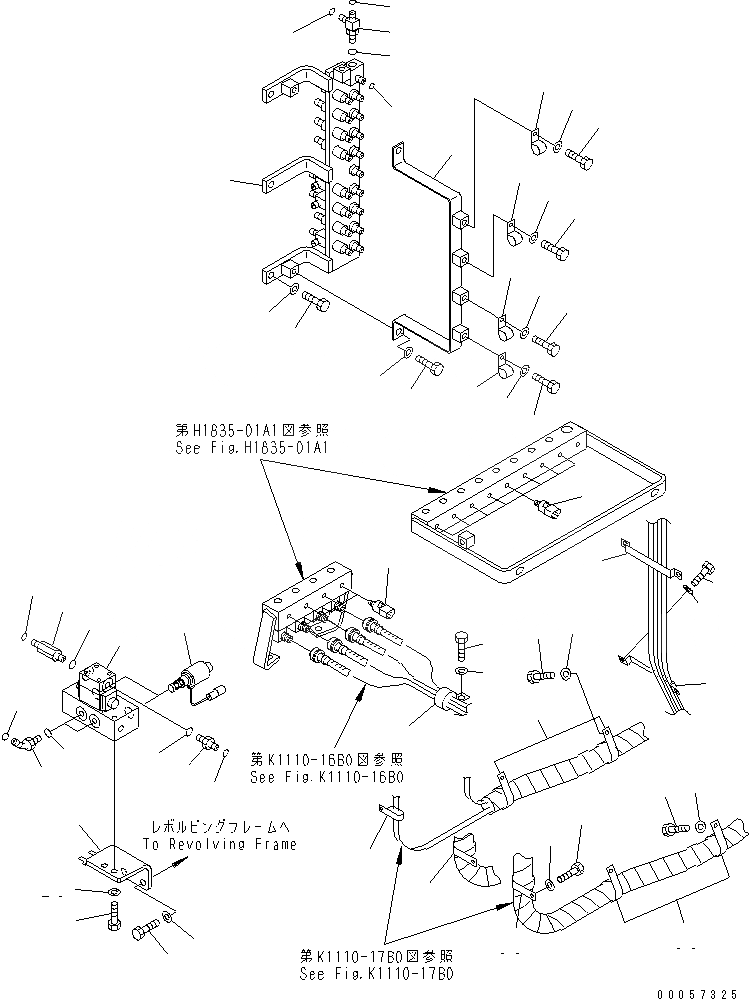

Схема запчастей Komatsu PC1250-8R - PPC ЛИНИЯ СОЕД-Е (СОЕД-Е¤ КЛАПАН И КРЕПЛЕНИЕ) (ДЛЯ ВЫС. КАБИНА) (ДЛЯ ПОГРУЗ.)(№-) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47

Артикул

Название

Примечание

Количество

1

21N-62-36591

BRACKET

2

01010-81225

BOLT

3

01643-31232

WASHER

4

20Y-62-17930

CLIP

5

281-01-13180

CLIP

6

23S-61-24870

CLIP

7

20Y-62-15951

CLIP

8

01010-81225

BOLT

9

01643-31232

WASHER

10

21N-62-36611

JOINT

11

01010-81230

BOLT

12

01643-31232

WASHER

13

02896-11009

O-RING

14

19M-61-35140

TEE

15

07002-12034

O-RING

16

02896-11009

O-RING

17

206-06-61130

SWITCH

18

206-06-61130

SWITCH

19

21N-60-34110

VALVE ASS'Y

20

209-60-77290

SOLENOID VALVE

20

209-60-77280

SOLENOID ASS'Y

21

11Y-62-12510

ELBOW

22

20U-62-41710

NIPPLE

23

11Y-62-12520

NIPPLE

24

07002-11423

O-RING

25

02896-11009

O-RING

26

209-64-11230

BRACKET

27

01010-81025

BOLT

28

01643-31032

WASHER

29

01010-81230

BOLT

30

01643-31232

WASHER

31

04435-51512

CLIP

32

20Y-62-15951

CLIP

33

20Y-62-17930

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

20Y-62-15951

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

20Y-62-17930

CLIP

40

01010-81225

BOLT

41

01643-31232

WASHER

42

20Y-62-15951

CLIP

43

01010-81225

BOLT

44

01643-31232

WASHER

45

21N-62-35620

CLAMP

46

01010-81020

BOLT

47

01643-31032

WASHER

Выбрано товаров: 48
