Запчасти Komatsu PC1250-8 ПОДАЮЩ. ТРУБЫ, ТРУБЫ И КЛАПАН BRANCH (№8-) ПОДАЮЩ. ТРУБЫ

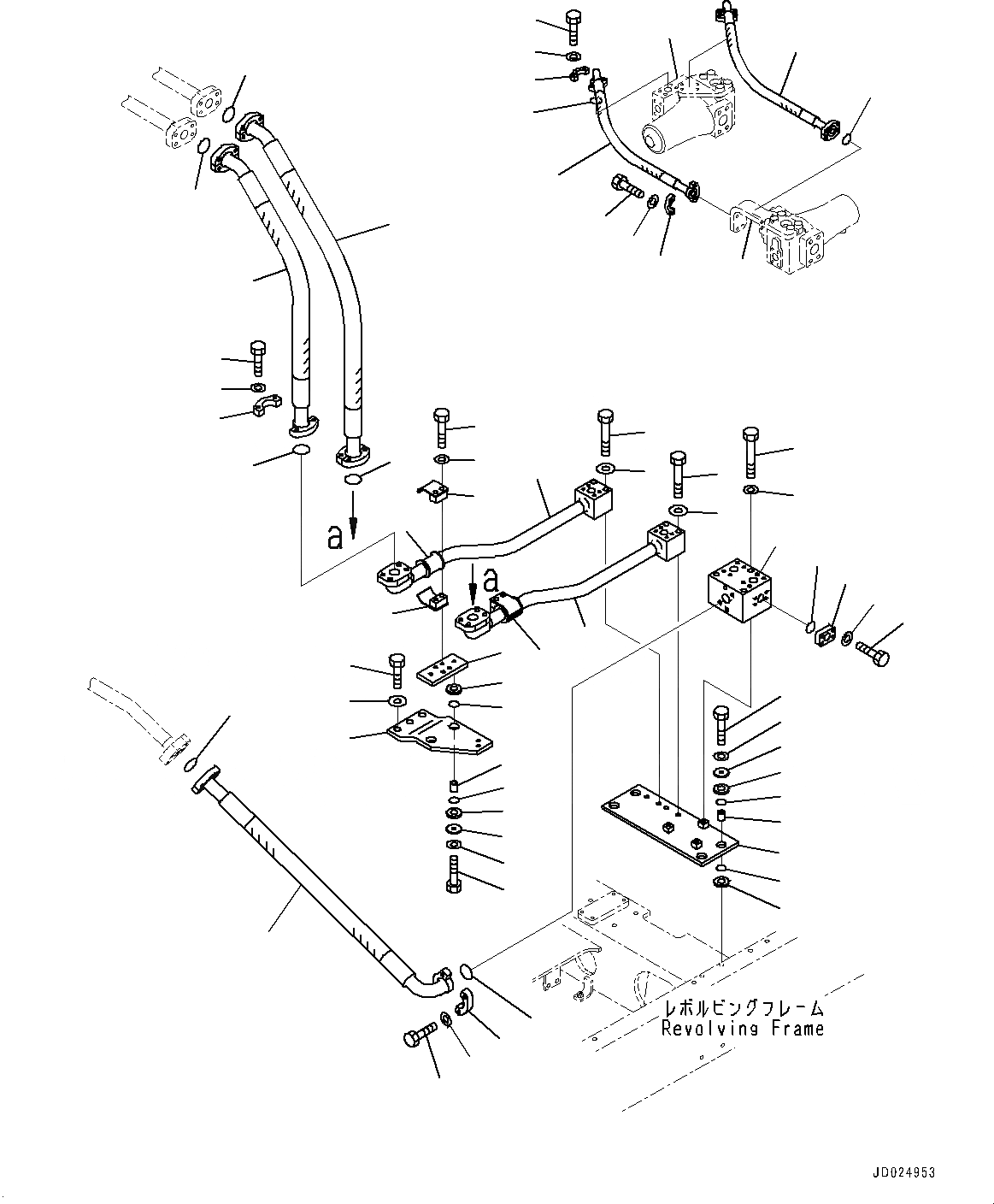

Схема запчастей Komatsu PC1250-8 - ПОДАЮЩ. ТРУБЫ, ТРУБЫ И КЛАПАН BRANCH (№8-) ПОДАЮЩ. ТРУБЫ
32
33
24
24
22
24
20
21
19
23
24
16
15
18
16
17
16
13
14
7
7
9
11
6
12
8
10
28
29
27
26
4
3
4
3
5
25
2
1
47
44
45
46
38
41
46
43
42
41
40
39
34
33
31
30
49
49
48
47
38
36
35
37
48
10
50
51

Артикул

Название

Примечание

Количество

1

21N-62-37160

Tube

2

21N-62-37170

Tube

3

01011-81210

Bolt

4

01643-31232

Washer

5

21N-62-37870

Bracket

6

21N-62-37880

Plate

7

203-62-42770

Cushion

8

566-35-42430

Plate

9

203-62-51880

Spacer

10

07000-13025

O-ring

11

01010-81255

Bolt

12

01643-31232

Washer

13

01010-81240

Bolt

14

175-54-34170

Washer

15

07095-01241

Cushion

16

07094-11228

Clamp

17

01010-81285

Bolt

18

01643-31232

Washer

19

07083-01413

Hose, Flange Type

20

07083-01414

Hose, Flange Type

21

07371-51470

Flange, Split

22

01010-81455

Bolt

23

01643-31445

Washer, Flat

24

07000-B3048

O-ring

25

21N-62-37220

Block

26

207-62-56190

Flange

27

07000-B3035

O-ring

28

07372-21040

Bolt

29

01643-51032

Washer

30

01011-81235

Bolt

31

01643-31232

Washer

32

07084-01412

Hose, Flange Type

33

07000-B3048

O-ring

34

07371-51470

Flange, Split

35

01010-81455

Bolt

36

01643-31445

Washer, Flat

37

21N-62-37250

Bracket

38

203-62-58360

Cushion

39

566-35-42430

Plate

40

21K-62-34670

Spacer

41

07000-13025

O-ring

42

01010-81265

Bolt

43

01643-31232

Washer

44

21N-62-38770

Hose

45

21N-62-38780

Hose

46

07000-B3032

O-ring

47

07371-31049

Flange, Split

48

07372-21035

Bolt

49

01643-51032

Washer

50

21N-62-33260

Block

51

21N-62-42380

Bracket

Выбрано товаров: 51
