Запчасти Komatsu PC1250-8 РУКОЯТЬ, БЛОК (№8-) РУКОЯТЬ, 7MM

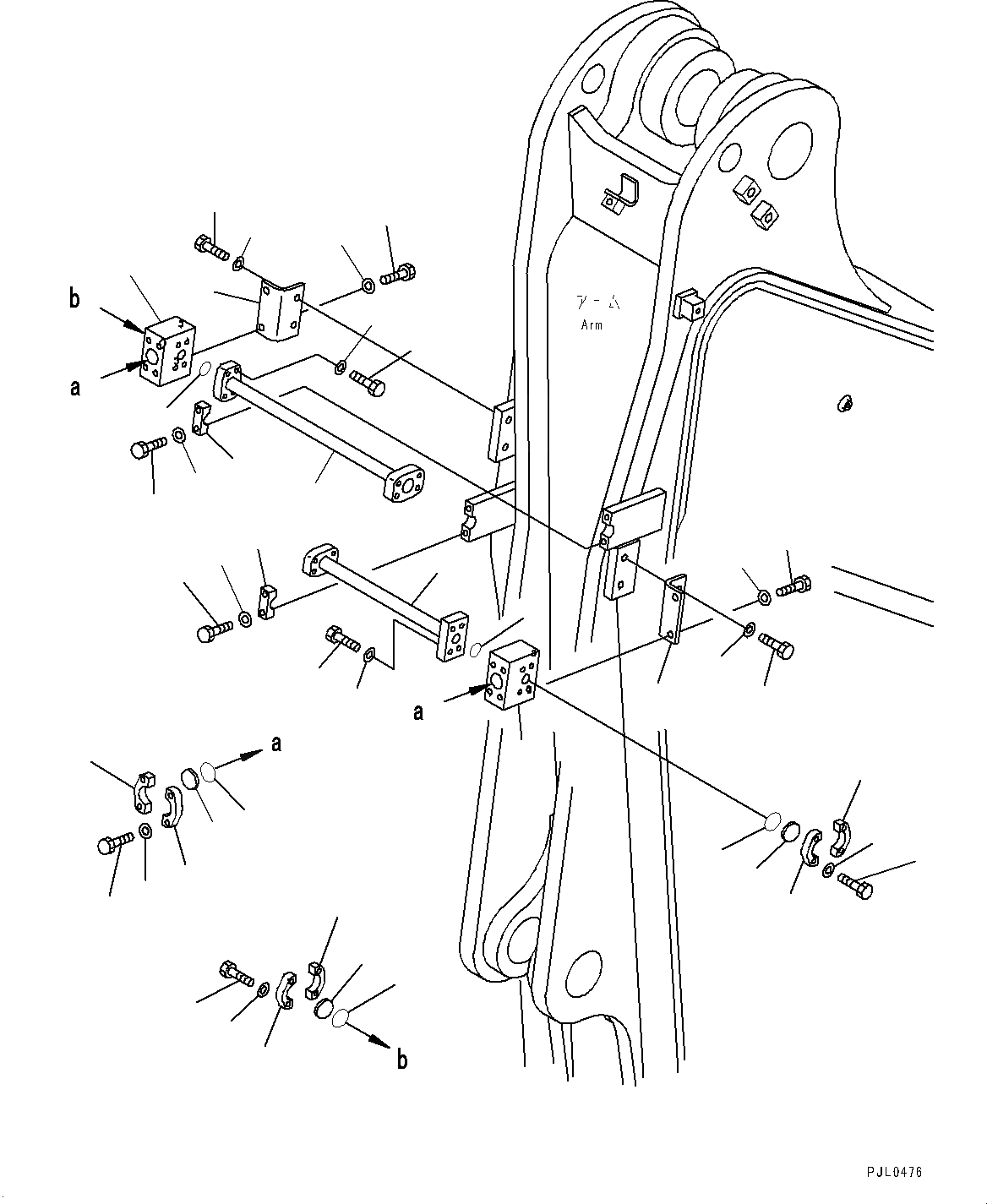

Схема запчастей Komatsu PC1250-8 - РУКОЯТЬ, БЛОК (№8-) РУКОЯТЬ, 7MM
13
14
6
7
4
8
10
11
12
15
16
17
1
2
9
5
9
10
11
12
13
14
15
16
17
3
21
22
20
18
19
25
27
26
23
24
25
23
24
27
26
25
25
20

Артикул

Название

Примечание

Количество

1

21N-62-38660

Tube

2

01010-81245

Bolt

3

01643-31232

Washer

4

07000-13038

O-ring

5

21N-62-38670

Tube

6

01010-81455

Bolt

7

01643-31445

Washer, Flat

8

07000-13048

O-ring

9

21N-62-38680

Block

10

01010-81435

Bolt

11

01643-31445

Washer, Flat

12

21N-62-38690

Bracket

13

01010-81435

Bolt

14

01643-31445

Washer, Flat

15

205-62-54460

Clamp

16

01010-81250

Bolt

17

01643-31232

Washer

18

07378-11410

Head

19

07000-13048

O-ring

20

07371-51470

Flange, Split

21

01010-81455

Bolt

22

01643-31445

Washer, Flat

23

07378-11210

Head

24

07000-13038

O-ring

25

07371-51260

Flange, Split

26

01010-81245

Bolt

27

01643-31232

Washer

Выбрано товаров: 27
