Запчасти Komatsu PC1250-7 ВОЗД. СИСТЕМА (ВОЗДУХОВОД) (АВТОМАТИЧ. СМАЗ.) ВОЗД. СИСТЕМА

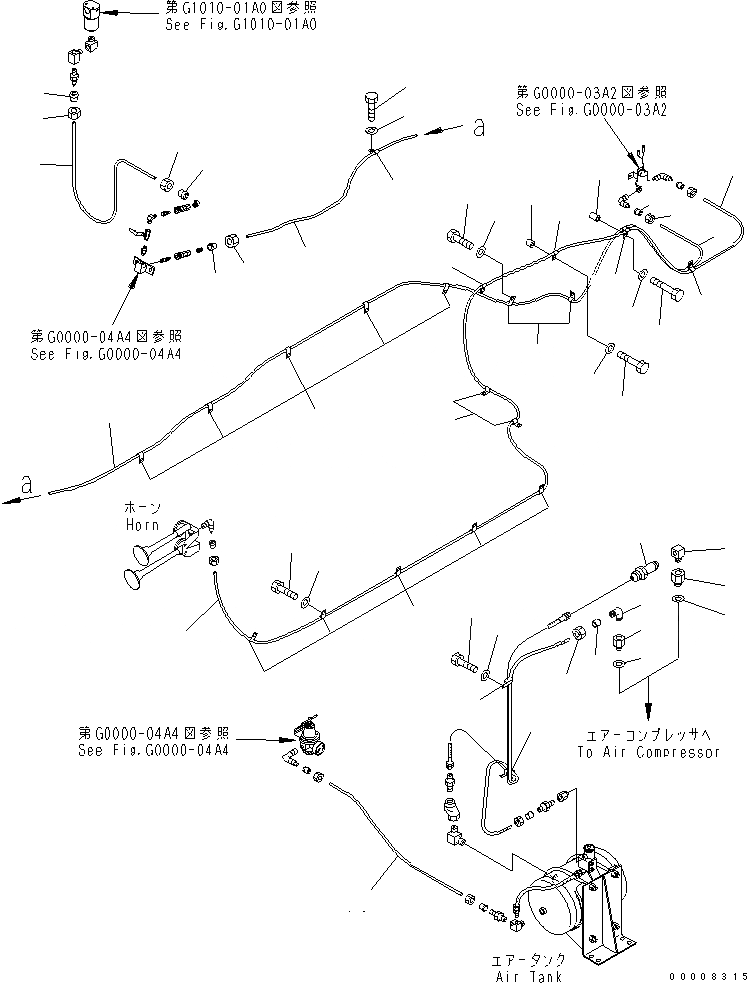

Схема запчастей Komatsu PC1250-7 - ВОЗД. СИСТЕМА (ВОЗДУХОВОД) (АВТОМАТИЧ. СМАЗ.) ВОЗД. СИСТЕМА
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
12
12
12
12
13
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
16
16
16
16
16
17
17
18
19
20
21
22
23

Артикул

Название

Примечание

Количество

1

209-68-51170

NIPPLE

2

205-68-51210

GASKET

3

209-68-51180

ELBOW

4

209-68-51110

NIPPLE

5

209-68-51150

NIPPLE

6

07004-01525

GASKET

7

07834-00613

ELBOW

8

07822-00651

TUBE

9

07822-00651

TUBE

10

07822-00609

TUBE

11

07822-00604

TUBE

12

07831-00612

SLEEVE

13

07832-00614

NUT

14

01010-81225

BOLT

15

01643-31232

WASHER

16

04434-51012

CLIP

17

04435-51612

CLIP

18

20Y-03-11220

COLLAR

19

01010-81260

BOLT

20

01643-31232

WASHER

21

195-33-11220

SPACER

22

01010-81245

BOLT

23

01643-31232

WASHER

Выбрано товаров: 23
