Запчасти Komatsu PC1250-7 РУКОЯТЬ (.7M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ

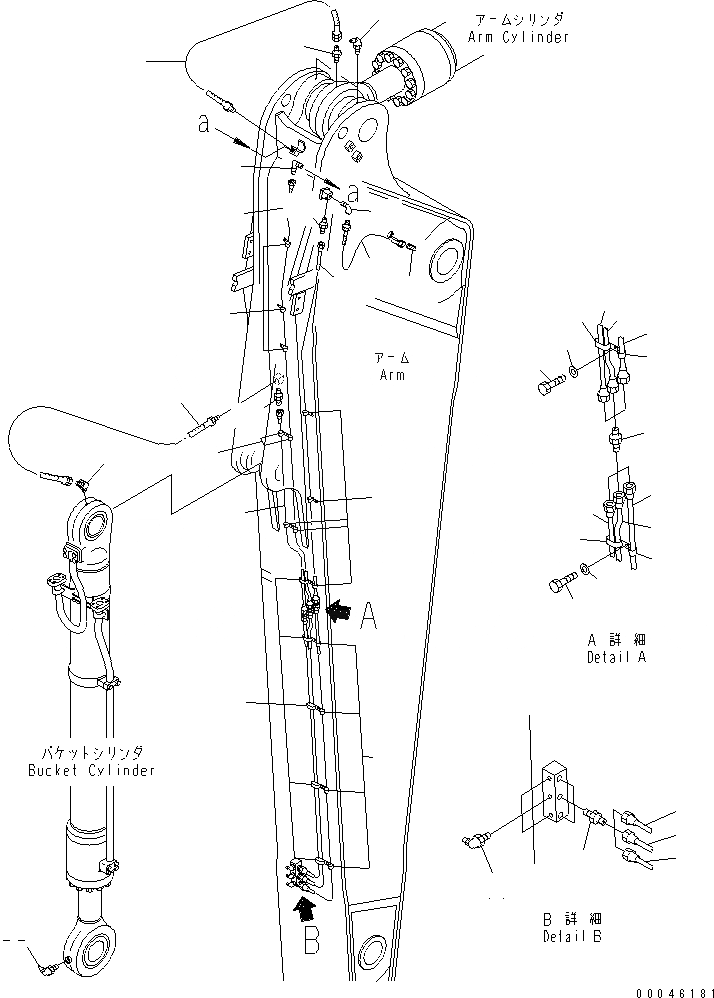

Схема запчастей Komatsu PC1250-7 - РУКОЯТЬ (.7M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
18
18
18
18
18
19
19
19
20
20
21
21
22
23

Артикул

Название

Примечание

Количество

1

21N-943-3510

TUBE

2

21N-943-3520

TUBE

3

21N-943-3530

TUBE

4

21N-943-3540

TUBE

5

21N-943-3550

TUBE

6

21N-943-3560

TUBE

7

205-70-51360

HOSE, 540MM

8

21N-70-15240

HOSE

9

198-79-19280

HOSE, 890MM

10

07214-51013

CONNECTOR

11

07217-51013

ELBOW

12

205-70-51390

NIPPLE

13

205-70-65780

ELBOW

14

07323-30200

ELBOW

15

20D-62-16590

ELBOW

16

21N-70-35230

NIPPLE

17

07020-00900

FITTING

18

04434-51010

CLIP

19

04435-51010

CLIP

20

01010-81020

BOLT

21

01643-31032

WASHER

22

07020-00675

FITTING

23

07020-00675

FITTING

Выбрано товаров: 23
