Запчасти Komatsu PC1250-7 КАПОТ (TROPICAL WEATHER СПЕЦ-Я.)(№-7) ЧАСТИ КОРПУСА

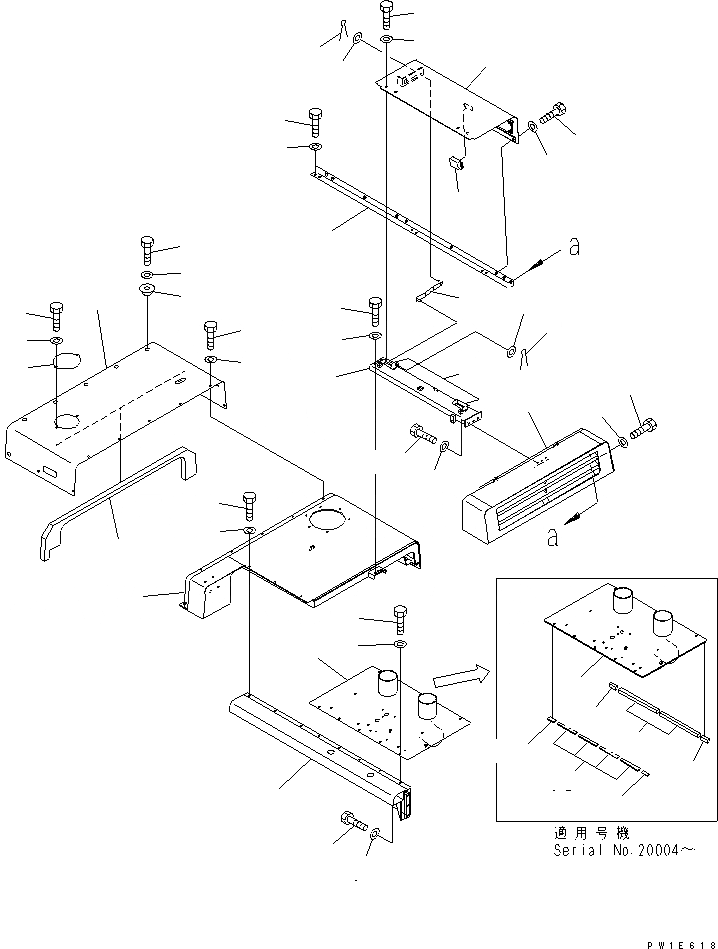

Схема запчастей Komatsu PC1250-7 - КАПОТ (TROPICAL WEATHER СПЕЦ-Я.)(№-7) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
8
8A
8A
8B
8C
8D
8D
9
10
11
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
30
31
32
33
34

Артикул

Название

Примечание

Количество

1

21N-54-39211

COVER

2

01010-81230

BOLT

3

01643-31232

WASHER

4

21N-53-32620

BRACKET

5

01010-81255

BOLT

6

01643-31232

WASHER

7

21N-53-32532

COVER

7

21N-53-32531

COVER

7

21N-53-32530

COVER

8

21N-53-32612

COVER

8

21N-53-32611

COVER

8

21N-53-32610

COVER

8A

21N-53-32590

SHEET

8B

21N-53-32670

SHEET

8C

21N-53-32680

SHEET

8D

21N-53-32690

SHEET

9

01010-81230

BOLT

10

01643-31232

WASHER

11

21N-53-32540

COVER

12

209-54-12280

HANDLE

13

01010-81230

BOLT

14

01643-31232

WASHER

15

21N-54-31162

FRAME

15

21N-54-31161

FRAME

16

20Y-54-28161

HINGE (WELDED)

17

01010-81230

BOLT

18

01643-31232

WASHER

19

21N-54-39230

FRAME

20

01010-81230

BOLT

21

01643-31232

WASHER

22

209-54-53151

STAY

23

04050-14028

PIN

24

01643-31645

WASHER

25

01010-81230

BOLT

26

01643-31232

WASHER

27

21N-54-39221

COVER

28

21N-54-31191

SHEET

29

01010-81230

BOLT

30

01643-31232

WASHER

31

203-54-62670

COLLAR

32

207-54-51440

PLATE

33

01010-81230

BOLT

34

01643-31232

WASHER

Выбрано товаров: 43
