Запчасти Komatsu PC1250-7 СТРЕЛА (9.M) (ЦИЛИНДР РУКОЯТИS) (ДЛЯ ЭКСКАВАТ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

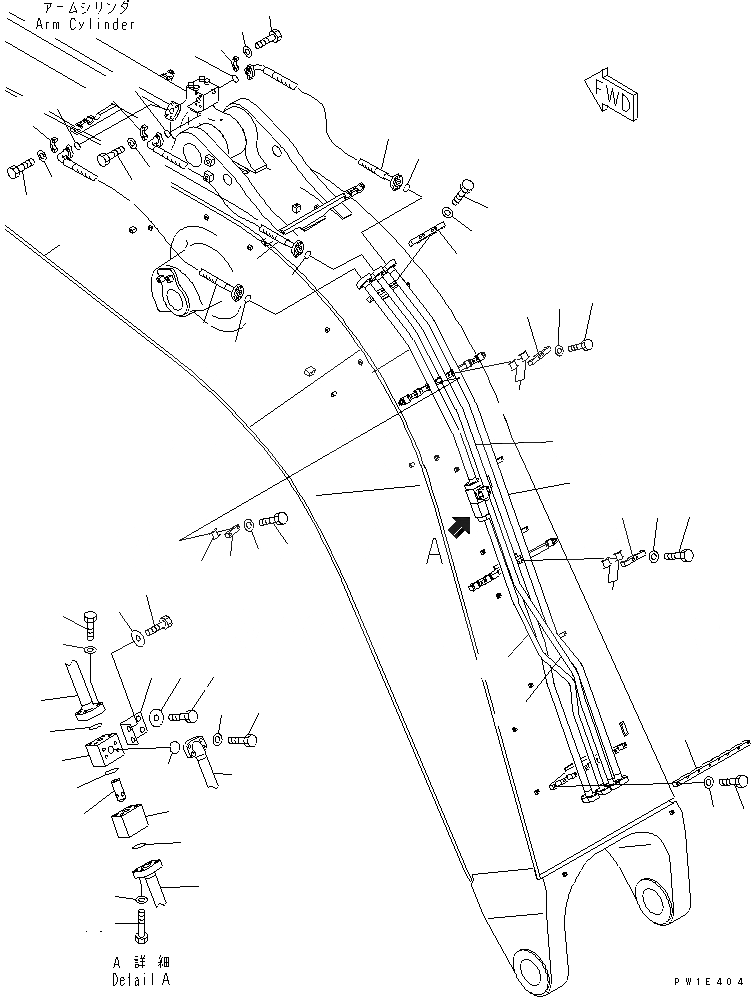

Схема запчастей Komatsu PC1250-7 - СТРЕЛА (9.M) (ЦИЛИНДР РУКОЯТИS) (ДЛЯ ЭКСКАВАТ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

Артикул

Название

Примечание

Количество

1

21N-62-39160

TUBE

2

07098-01418

HOSE

3

07000-53048

O-RING

4

07371-51470

FLANGE

5

01010-81455

BOLT

6

01643-31445

WASHER

7

21N-62-39150

TUBE

8

07098-01418

HOSE

9

07000-53048

O-RING

10

07371-51470

FLANGE

11

01010-81455

BOLT

12

01643-31445

WASHER

13

21N-62-39120

TUBE

14

07000-53038

O-RING

15

01011-81215

BOLT

16

01643-31232

WASHER

17

21N-62-39110

TUBE

18

07000-53038

O-RING

19

01010-81240

BOLT

20

01643-31232

WASHER

21

21N-62-18250

BLOCK

22

21N-62-18270

BRACKET

23

01010-81230

BOLT

24

175-54-34170

WASHER

25

21N-62-18660

BODY

26

21N-62-18650

POPPET

27

07000-53038

O-RING

28

21N-62-38191

TUBE

29

01010-81455

BOLT

30

01643-31445

WASHER

31

07000-53048

O-RING

32

07098-01418

HOSE

33

07000-53048

O-RING

34

07371-51470

FLANGE

35

01010-81455

BOLT

36

01643-31445

WASHER

37

21N-62-39191

CLAMP

38

01010-81260

BOLT

39

01643-31232

WASHER

40

209-62-58270

CLAMP

41

209-62-58520

SEAT

42

01010-81260

BOLT

43

01643-31232

WASHER

44

209-62-58270

CLAMP

45

209-62-58520

SEAT

46

01010-81260

BOLT

47

01643-31232

WASHER

48

209-62-58370

CLAMP

49

209-62-58520

SEAT

50

01010-81260

BOLT

51

01643-31232

WASHER

52

21N-62-18490

CLAMP

53

01010-81260

BOLT

54

01643-31232

WASHER

Выбрано товаров: 54
