Запчасти Komatsu PC120LC-6E0 ОХЛАЖД-Е (CAC ТРУБЫ) СИСТЕМА ОХЛАЖДЕНИЯ

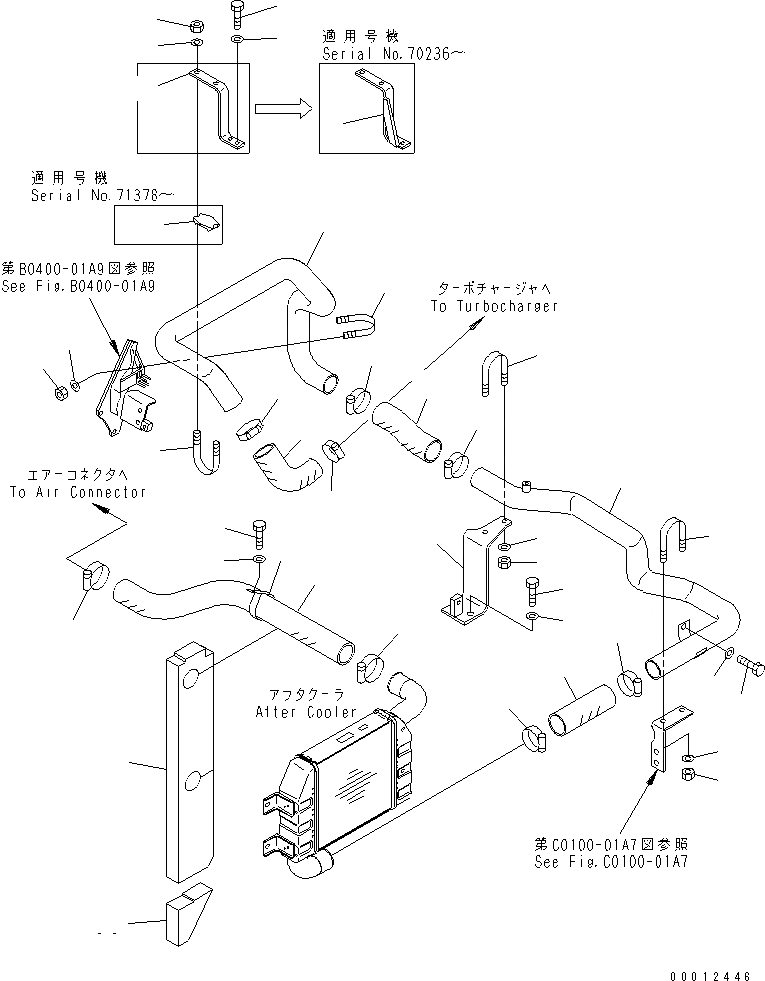

Схема запчастей Komatsu PC120LC-6E0 - ОХЛАЖД-Е (CAC ТРУБЫ) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
5
5
6
7
8
8A
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

1

203-01-67610

HOSE

2

07299-00055

CLAMP

3

07299-00070

CLAMP

4

203-01-67620

TUBE

5

203-01-67683

BRACKET

5

203-01-67682

BRACKET

5

203-01-67681

BRACKET

5

203-01-67680

BRACKET

6

01010-81025

BOLT

7

01643-31032

WASHER

8

203-01-67580

CLIP

8

07283-37060

CLIP

8A

203-01-67560

SEAT

9

01643-31032

WASHER

10

01597-01009

NUT

11

07283-37060

CLIP

12

01643-31032

WASHER

13

01597-01009

NUT

14

203-01-67630

HOSE

15

07299-00070

CLAMP

16

203-01-67640

TUBE

17

01010-81225

BOLT

18

01643-31232

WASHER

19

203-01-67670

BRACKET

20

01010-81240

BOLT

21

01643-31232

WASHER

22

07283-37060

CLIP

23

01643-31032

WASHER

24

01597-01009

NUT

25

07283-37060

CLIP

26

01643-31032

WASHER

27

01597-01009

NUT

28

203-01-67630

HOSE

29

07299-00070

CLAMP

30

203-01-67660

HOSE

31

07299-00070

CLAMP

32

21M-62-15440

CLIP

33

01010-81230

BOLT

34

01643-31232

WASHER

35

203-03-67510

SHEET

36

203-03-67520

SHEET

Выбрано товаров: 41
