Запчасти Komatsu PC120-6Z ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№77-999) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

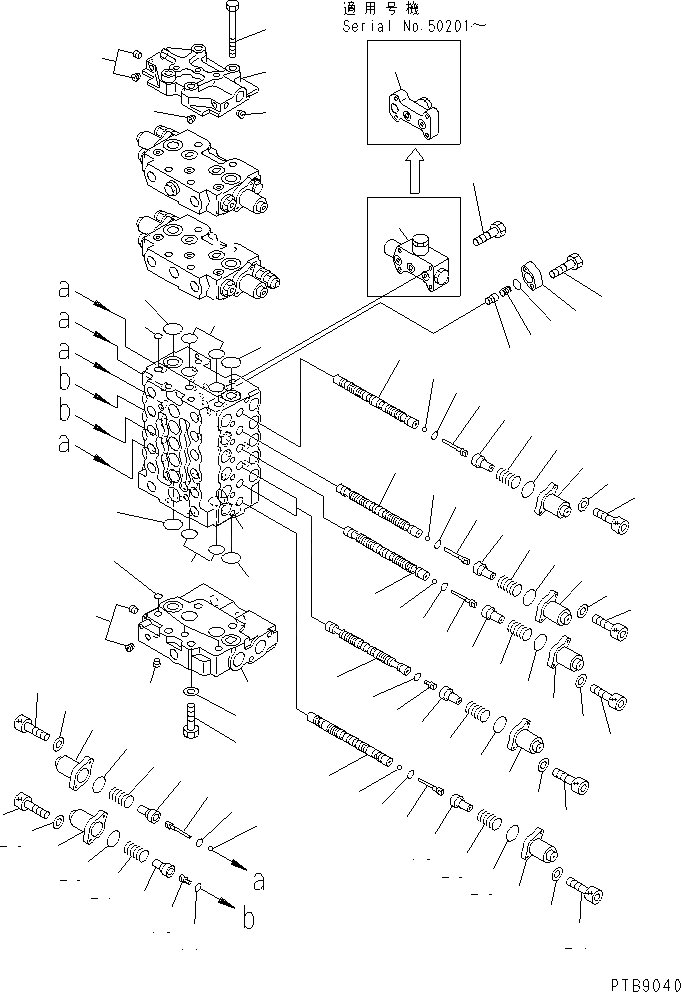

Схема запчастей Komatsu PC120-6Z - ОСНОВН. КЛАПАН (-АКТУАТОР) (/)(№77-999) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
16
17
17
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20
21
21
21
22
22
22
22
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
25
25
25
26
27
28
28
28
28
28
29
30
31
31
32
33
34
35
35
36

Артикул

Название

Примечание

Количество

|1

723-38-11105

CONTROL VALVE

|1

723-38-11104

CONTROL VALVE

|1

723-38-11102

CONTROL VALVE

|1

BODY SUB ASS'Y

|1

BODY SUB ASS'Y

|1

BODY SUB ASS'Y

1

07000-12014

O-RING

2

07000-13028

O-RING

3

07000-03035

O-RING

4

723-36-15160

FLANGE

5

07000-12020

O-RING

6

723-36-15260

VALVE,CHECK

7

07750-01628

SPRING

8

01010-80830

BOLT

9

BODY

10

SPOOL

|10

SPOOL

11

SPOOL

|11

SPOOL

12

SPOOL

|12

SPOOL

13

SPOOL

14

SPOOL

|14

SPOOL

15

723-36-15130

PLUG

16

723-36-15140

PLUG

17

07002-10823

O-RING

18

708-7T-16460

BALL

19

723-36-15120

RETAINER

20

723-36-14110

SPRING

21

723-36-14120

SPRING

22

723-36-15110

CASE

23

723-36-15170

O-RING

24

01252-30622

BOLT

25

01641-20608

WASHER

26

COVER,(A)

27

COVER,(B)

28

PLUG

29

07000-12012

O-RING

30

07000-03035

O-RING

31

07000-13028

O-RING

32

01010-51680

BOLT

33

01011-51475

BOLT

34

01643-51645

WASHER

35

723-30-81100

VALVE ASS'Y

|35

723-30-80101

VALVE ASS'Y

|35

723-30-80100

VALVE ASS'Y

36

01010-80835

BOLT

|36

01010-80855

BOLT

Выбрано товаров: 49
