Запчасти Komatsu PC120-6Z ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ)(№77-98) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

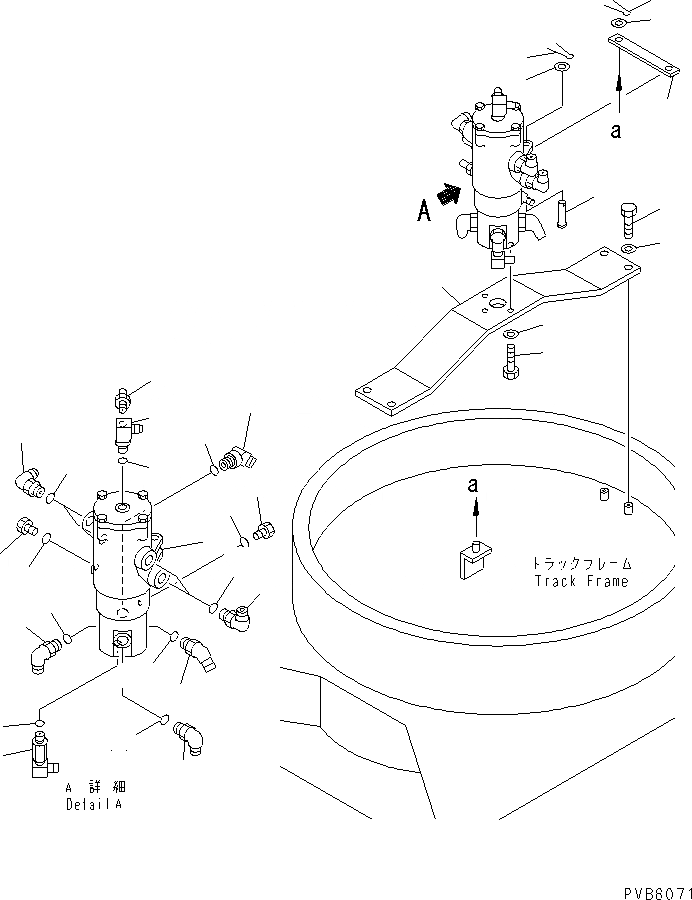

Схема запчастей Komatsu PC120-6Z - ПОВОРОТНОЕ СОЕДИНЕНИЕ (КОМПОНЕНТЫ)(№77-98) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
1A
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22

Артикул

Название

Примечание

Количество

1

703-08-33232

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A0)

1A

203-30-66121

BRACKET

2

01010-51235

BOLT

3

01643-31232

WASHER

4

01010-51640

BOLT

5

01643-31645

WASHER

6

203-60-52160

LINK

7

201-60-11230

PIN

8

01641-21626

WASHER

9

04050-14025

PIN,COTTER

10

07235-10522

ELBOW

11

07002-12434

O-RING

12

07236-10522

ELBOW

13

07002-12434

O-RING

14

203-62-56710

ELBOW

15

07002-02034

O-RING

16

07238-10315

CONNECTOR

17

203-62-57891

ELBOW

18

07002-02034

O-RING

19

07040-11409

PLUG

20

07002-01423

O-RING

21

07040-11409

PLUG

22

07002-01423

O-RING

Выбрано товаров: 23
