Запчасти Komatsu PC120-6S ОСНОВН. КЛАПАН (7-КЛАПАН) (/)(№7-97) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

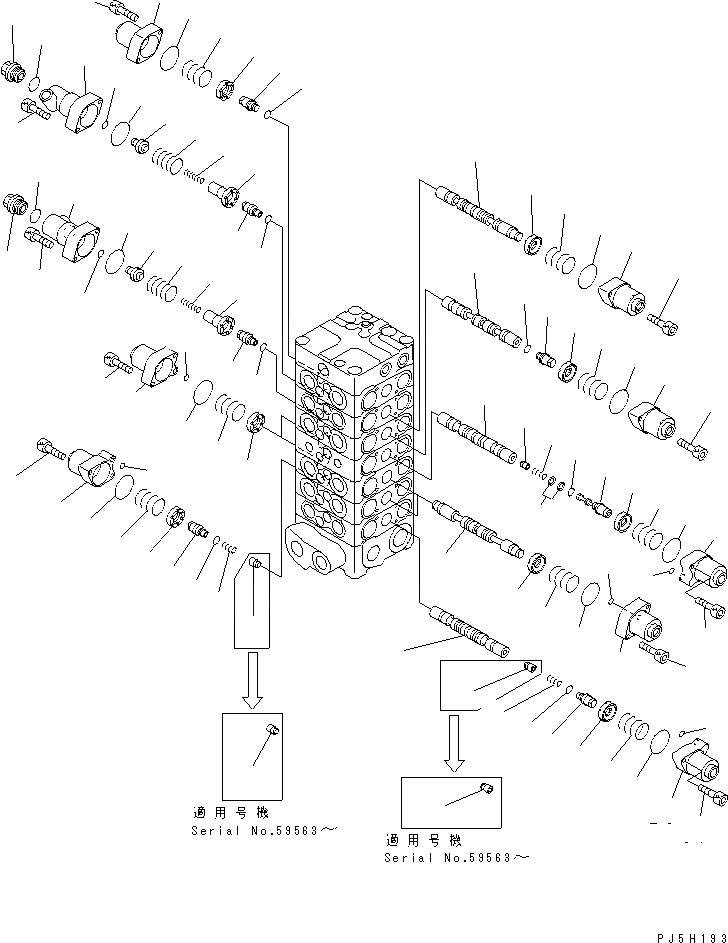

Схема запчастей Komatsu PC120-6S - ОСНОВН. КЛАПАН (7-КЛАПАН) (/)(№7-97) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
6
6
6A
6A
7
7
7
8
8
8
8
9
9
10
11
11
11
11
11
11
11
12
13
13
13
13
13
13
13
13
14
14
15
15
15
15
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
26
27
27
27
28
28
29
29
29
29
29
29
29
29
29
29
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31

Артикул

Название

Примечание

Количество

|1

723-57-11103

CONTROL VALVE

|1

723-57-11102

CONTROL VALVE

|1

723-57-11101

CONTROL VALVE

|1

723-57-11100

CONTROL VALVE

|1

BODY GROUP

|1

BODY GROUP

|1

BODY GROUP

1

SPOOL

|1

SPOOL

2

SPOOL

3

SPOOL

|3

SPOOL

4

SPOOL

|4

SPOOL

5

SPOOL

6

VALVE

|6

VALVE

6A

VALVE

7

SPRING

8

PLUG

9

PLUG

10

PLUG

11

07002-11223

O-RING

12

SEAL

13

723-56-31210

RETAINER

14

723-56-31220

RETAINER

15

723-36-14120

SPRING

16

723-36-14110

SPRING

17

723-36-14130

SPRING

18

723-36-14140

SPRING

19

723-56-31410

SPRING

20

PISTON

21

PISTON

22

SEAL

23

723-36-15450

PLUG

24

07002-12434

O-RING

25

723-56-31520

CASE

26

723-56-31530

CASE

27

723-56-31510

CASE

28

723-56-31540

CASE

29

702-21-55450

O-RING

30

07000-11006

O-RING

31

01252-60630

BOLT

Выбрано товаров: 43
