Запчасти Komatsu PC120-6J ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА) (РАДИО УПРАВЛ-Е СПЕЦ-Я.)(№7-89) ЭЛЕКТРИКА

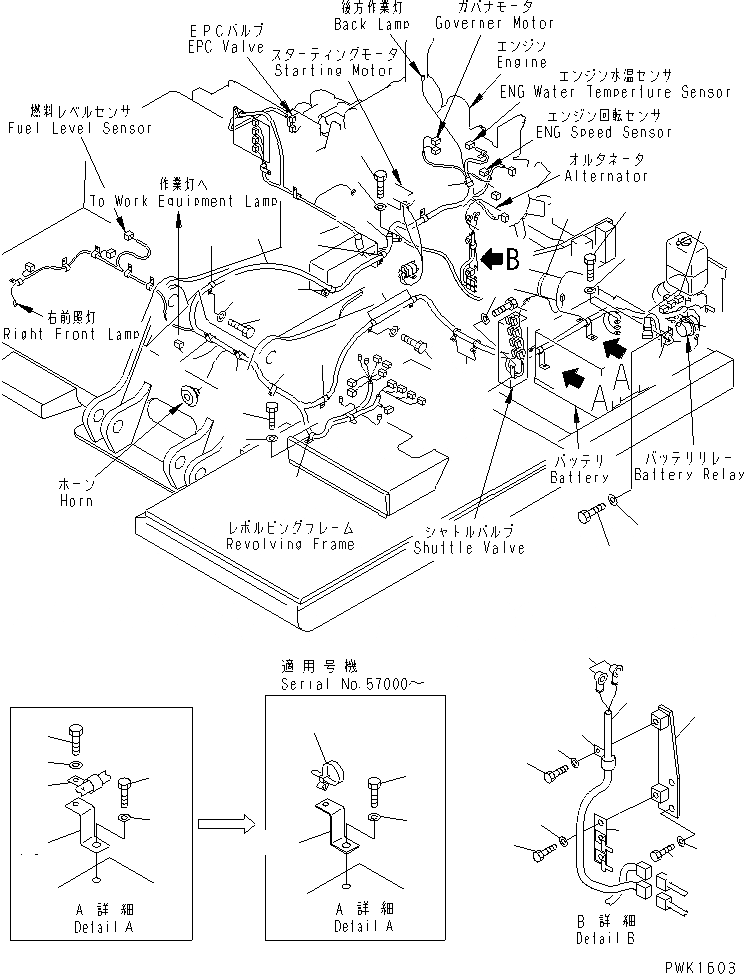

Схема запчастей Komatsu PC120-6J - ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА) (РАДИО УПРАВЛ-Е СПЕЦ-Я.)(№7-89) ЭЛЕКТРИКА
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

Артикул

Название

Примечание

Количество

1

203-06-67113

WIRING HARNESS

|1

203-06-67112

WIRING HARNESS

|1

203-06-67111

WIRING HARNESS

|2

20Y-06-25240

CONNECTOR

|2

20Y-06-25250

CONNECTOR

|2

20Y-06-25260

CONNECTOR

|2

08020-00000

DIODE

2

20Y-06-15150

FUSIBLE LINK

3

113-899-7950

CLIP

4

01010-81230

BOLT

|4

01010-51230

BOLT

5

01643-31232

WASHER

6

08036-02514

CLIP

7

08036-01414

CLIP

8

08036-03014

CLIP

9

01010-81225

BOLT

|9

01010-51220

BOLT

10

01643-31232

WASHER

11

08036-01814

CLIP

12

01010-81220

BOLT

|12

01010-51220

BOLT

13

01643-31232

WASHER

14

08034-00536

BAND

15

203-06-61820

BRACKET

|15

203-06-61551

BRACKET

16

01010-81230

BOLT

|16

01010-51230

BOLT

17

01643-31232

WASHER

18

20Y-06-21460

CLIP

|18

04434-52712

CLIP

19

01010-51220

BOLT

20

01643-31232

WASHER

21

01010-81020

BOLT

|21

01010-51020

BOLT

22

01643-31032

WASHER

23

08038-00519

CAP

24

113-899-7950

CLIP

25

155-61-15350

CLIP

26

08036-01414

CLIP

27

01010-81220

BOLT

|27

01010-51220

BOLT

28

01643-31232

WASHER

29

08035-03014

CLIP

30

01010-81220

BOLT

|30

01010-51220

BOLT

31

01643-31232

WASHER

32

203-06-66130

BRACKET

33

01010-81225

BOLT

|33

01010-51225

BOLT

34

01643-31232

WASHER

35

203-06-67161

BRACKET

36

01010-81225

BOLT

|36

01010-51225

BOLT

37

01643-31232

WASHER

38

203-06-67150

WIRING HARNESS

39

08036-01214

CLIP

40

01010-81220

BOLT

|40

01010-51220

BOLT

41

01643-31232

WASHER

42

08038-10519

CAP

Выбрано товаров: 60
