Запчасти Komatsu PC120-6H ОСНОВН. КЛАПАН (-АКТУАТОР) (9/)(№-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

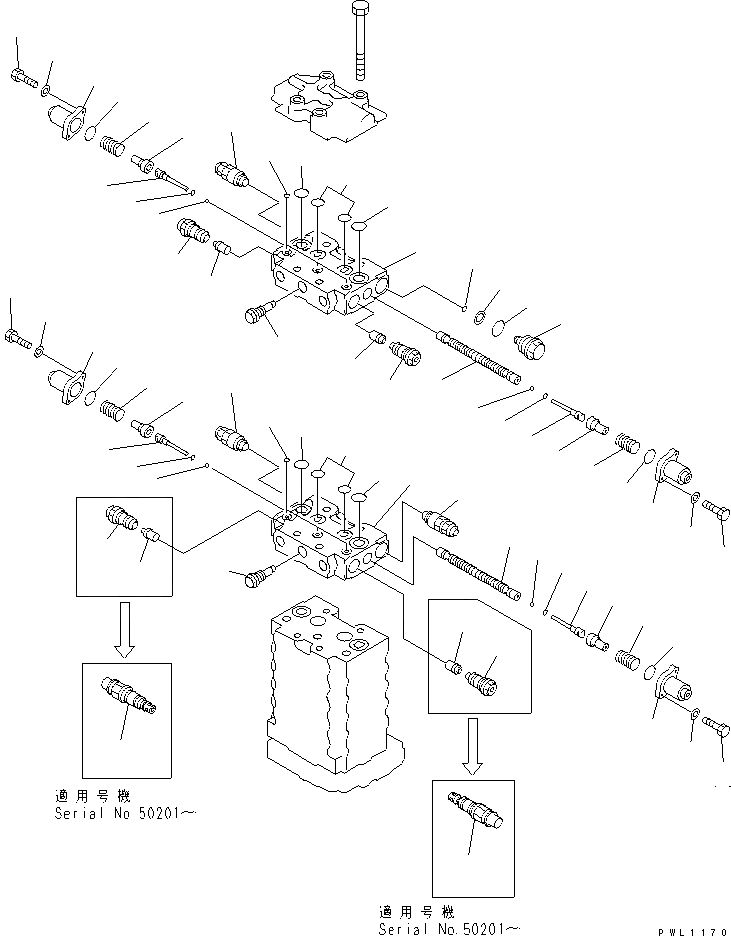

Схема запчастей Komatsu PC120-6H - ОСНОВН. КЛАПАН (-АКТУАТОР) (9/)(№-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
2
3
3
3
3
4
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
17
17
18
18
18
18
18A
18A
19
19
20
21
22
23
24

Артикул

Название

Примечание

Количество

|1

723-38-12105

CONTROL VALVE

|1

723-38-12104

CONTROL VALVE

|1

723-38-12102

CONTROL VALVE

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-41A0 TO Y1664-50A0.

1

07000-12014

O-RING

2

07000-13028

O-RING

3

07000-03035

O-RING

4

BODY

5

SPOOL

|5

SPOOL

6

723-36-15130

PLUG

7

07002-10823

O-RING

8

708-7T-16460

BALL

9

723-36-15120

RETAINER

10

723-36-14110

SPRING

11

723-36-15110

CASE

12

723-36-15170

O-RING

13

01252-30622

BOLT

14

01641-20608

WASHER

15

723-36-41110

VALVE

|15

723-36-41110

VALVE

16

SPOOL

17

723-30-66200

VALVE ASS'Y

18

723-36-40100

VALVE ASS'Y

|18

723-36-40100

VALVE ASS'Y

18A

723-36-48100

VALVE ASS'Y

19

709-70-74600

VALVE ASS'Y,SUCTION AND SAFETY

20

709-74-91510

PLUG

21

709-25-11390

O-RING

22

07000-11009

O-RING

23

07001-01009

RING

24

709-70-75600

VALVE ASS'Y,SUCTION AND SAFETY

Выбрано товаров: 32
